Reguladores de presión de acción directa R25/S, Gastech
Código del producto:
Reguladores de presión de acción directa, modelo R25/S, para instalaciones comerciales e industriales de gas. Uso en PRM’s. Presión de salida ajustable. Válvula de bloqueo por alta (OPSO) y por baja (UPSO) incorporada.
Descripción

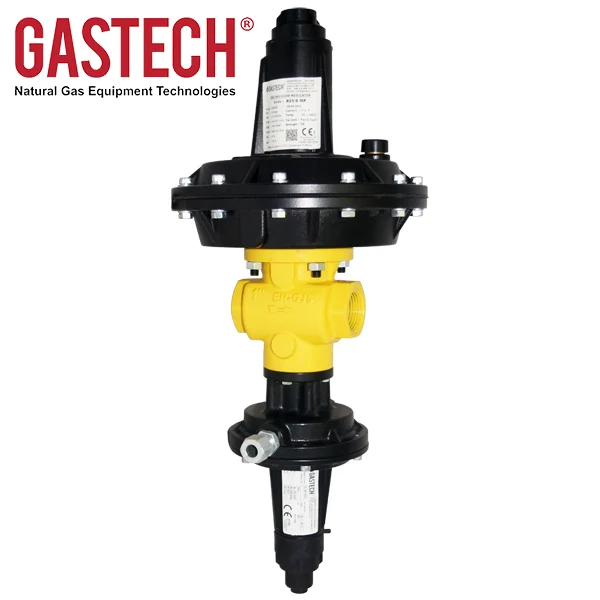

Los reguladores de presión de acción directa R25/S de la reconocida marca Gastech, son utilizados en puentes de regulación y medición (PRM’s).
En concreto, el regulador R25/S se usa mucho en instalaciones comerciales e industriales de gas natural, su objetivo es reducir la presión de entrada del gas de un máximo de 16 bar a un valor deseado de presión de salida según modelo.
Además, los reguladores R25/S tienen una conexión roscada NPT de 1″ (H). STI LTDA ofrece los siguientes tamaños de reguladores:
- R25/S MP, P1max= 16bar, P2= 80÷350mbar,
- R25/S AP, P1max= 16bar, P2= 300÷500mbar.
Los reguladores de la marca Gastech vienen con válvula de bloqueo (shut-off) por sobrepresión (OPSO) y por baja presión (UPSO).
Esquema de instalación para regulador de acción directa.
Distribución de presiones en el regulador R25/S.
Tabla de caudales
Ventajas
- válvula de bloqueo por alta (OPSO) y por baja (UPSO) incorporada*,
- es posible utilizar este regulador como monitor,
- alto coeficiente de caudal,
- alta precisión, incluso en altos valores de caudal,
- tiempo de respuesta reducido,
- posibilidad de realizar mantenimientos periódicos sin necesidad de desarmar el cuerpo del regulador del puente de regulación y medición.
Datos técnicos de los reguladores
| R25/S MP | R25/S AP | ||
|---|---|---|---|
| Presión de diseño |
bar | 16 | |
| Rango presión de entrada P1 |
bar | 0,2 ÷ 16 | |
| Rango presión de salida P2 |
mbar | 80 ÷ 350 | 300 ÷ 500** |
| Rango ajuste seguridad por alta presión Wdo |
mbar | 90 ÷ 800 | 90 ÷ 800 |
| Rango ajuste seguridad por baja presión Wdu | mbar | 30 ÷ 400 | 30 ÷ 400 |
| Diámetro de conexión |
plg | 1″ (H) NPT | |
| Tiempo de cierre de seguridad |
s | < 2 | |
| Temperatura de trabajo |
°C | -20 a +60 | |
| Modo de falla |
– | Fail to Close | |
| Precisión de regulación AC |
% | 5 | |
| Clase de presión de cierre SG |
% | 10 | |
| Materiales |
– | Cuerpo: EN-GJS 500-7
Cubierta: Aluminio fundido a presión Asiento: Latón Diagrama y sellos: NBR Partes internas: latón, acero inoxidable, áreas de sellado niqueladas |
|
* A pedido del cliente, es posible quitar la válvula de bloqueo por alta (OPSO) y por baja (UPSO) (el precio del regulador será menor).
** Asimismo, se dispone de resortes para otros rangos de presión de trabajo: 700÷1200 mbar (cod. 5700604), 1000÷1600 mbar (cod. 5700605) y 2200÷3600 mbar (cod. 5700606); OPSO: 400÷800 mbar (cod. 5700613), 1000÷1750 mbar (cod. 5700614), 1500÷2500 mbar (cod. 5700615) y 2000÷5500 mbar (cod. 5700616); UPSO: 70÷400 mbar (cod. 5700624), 350÷900 mbar (cod. 5700625) y 700÷3200 mbar (cod. 5700626).
Servicios Técnicos e Importaciones, STI Ltda es distribuidor oficial en Bolivia de los reguladores de la marca Gastech.
