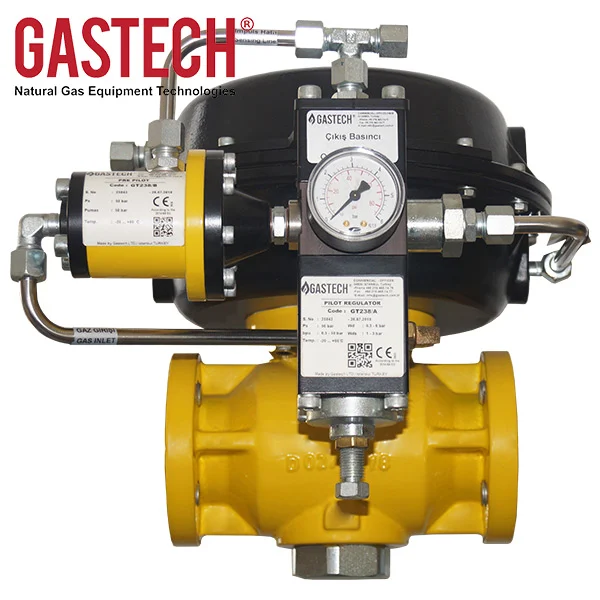

Regulador de presión trabajador pilotado Z25-P AP, Gastech
Código del producto:
Regulador de presión trabajador pilotado, modelo Z25-P AP, para instalaciones industriales de gas. Uso en PRM’s. Presión de salida ajustable 1÷3bar.
Descripción
Los reguladores de presión trabajadores pilotados Z25-P AP de la reconocida marca Gastech, son utilizados en puentes de regulación y medición (PRM’s).
El regulador de presión trabajador Z25-P AP es ampliamente utilizado en instalaciones industriales de gas natural, su objetivo es reducir la presión de entrada del gas de un máximo de 25 bar a un valor deseado de presión de salida de entre 1 y 3bar. Los reguladores Z25-P AP tienen una conexión de 1″ ANSI 300 RF.
Esquema de instalación para regulador trabajador pilotado.
Ventajas
- prepiloto GT238/B y piloto GT238/A incorporados,
- alto coeficiente de caudal,
- alta precisión, incluso en altos valores de caudal,
- tiempo de respuesta reducido,
- posibilidad de realizar mantenimientos periodicos sin necesidad de desarmar el cuerpo del regulador del puente de regulación y medición.
En concreto, este regulador pilotado admite hasta 25 bar en la entrada y entrega una salida regulable de 1 a 3 bar. Además, su conexión de 1″ con bridas ANSI 300 RF corresponde a un montaje industrial en puentes de regulación y medición. Por eso, se emplea como regulador trabajador dentro de un PRM.
Sin embargo, no es un equipo para instalaciones menores. Por ejemplo, no sustituye a un regulador domiciliario de primera etapa, es decir, su campo son las líneas industriales de gas natural. En consecuencia, conviene confirmar la presión de entrada disponible y el rango de salida requerido antes de seleccionarlo.
Datos técnicos de los reguladores
| Z25-P AP | ||||
|---|---|---|---|---|
| Presión de diseño |
bar | 50 | ||
| Rango presión de entrada P1 |
bar | 1 ÷ 25 | ||
| Rango presión de salida P2 |
bar | 1 ÷ 3 | ||
| Diámetro de conexión |
– | DN25 – ANSI 300 RF | ||
| Tiempo de cierre de seguridad |
s | < 2 | ||
| Temperatura de trabajo |
°C | -20 a +60 | ||
| Modo de falla |
– | Fail to Open | ||
| Precisión de regulación AC |
% | 5 | ||
| Clase de presión de cierre SG |
% | 10 | ||
| Materiales |
– | Cuerpo: EN-GJS 500
Cubierta: AlSi forjado Asiento: Acero inoxidable Diagrama y sellos: NBR Partes inetrnas: latón, acero inoxidable, areas de sellado niqueladas |
||
Calculo de caudal*
| Diámetro nominal |
DN25 – 1″ |
||||||||||||
| Coeficiente de caudal Cg |
540 | ||||||||||||
| Coeficiente de caudal KG | 567 | ||||||||||||
| Factor de dimensiones cuerpo K1 | 104 | ||||||||||||
* El dimensionamiento de los reguladores de presión se realiza en base a los coeficientes de caudal Cg y KG.
Servicios Técnicos e Importaciones, STI Ltda es distribuidor oficial en Bolivia de los reguladores pilotados de la marca Gastech.
