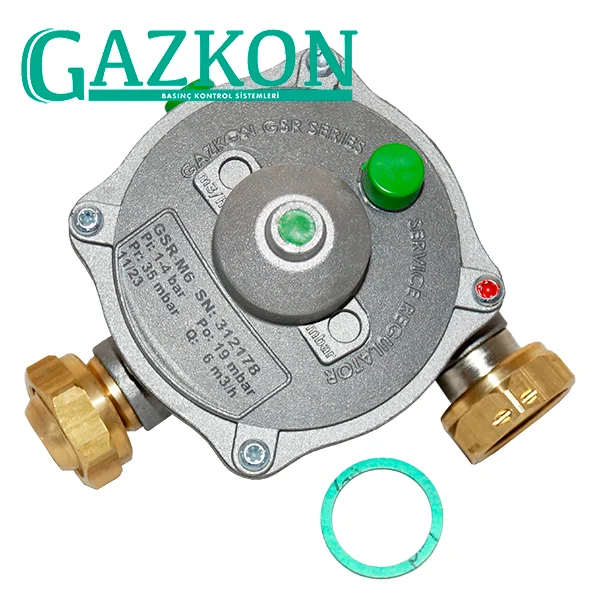

Reguladores de presión B6 (cnx 7/8″), Gazkon
Código del producto:
Reguladores de presión de primera etapa, tipo GSR-M 6 (B6) para instalaciones de gas domésticas y comerciales. Caudal 6 m3/h y presión de salida ajustada a 19 ó 140mbar. Configuración en L (salida 7/8″).
Descripción
Los reguladores de presión de primera etapa de la serie GSR-M son ampliamente utilizados en instalaciones domiciliarias que utilizan gas natural, GLP o gases no corrosivos. Estos reguladores son los más económicos del mercado y reemplazan sin ningún problema a los reguladores de la marca Mesura.
El objetivo de estos reguladores es reducir la presión de entrada del gas de un máximo de 6 bar a un valor deseado de presión de salida de 19 ó 140mbar. El rango de presión de salida se puede ajustar a un valor deseado dependiendo del regulador*.
Los reguladores de presión tipo GSR-M 6 son para un caudal nominal de 6 m3/h y vienen con conexión en ángulo.
El modelo GSR-M de la marca Gazkon viene con las siguientes seguridades:
- corte por baja presión de salida con reposición manual,
- protección por alta presión de salida (venteo con reposición automática),
- corte por falta de presión de entrada (en la red con reposición manual),
- bloqueo automático por rotura de diafragma.
Además, el sistema de bloqueo Shut Off interrumpe el flujo de gas cuando la presión de salida alcanza valores no deseados.
Después de una activación, el técnico debe restablecer el dispositivo de forma manual. Así, puede revisar la causa antes de reanudar el suministro.

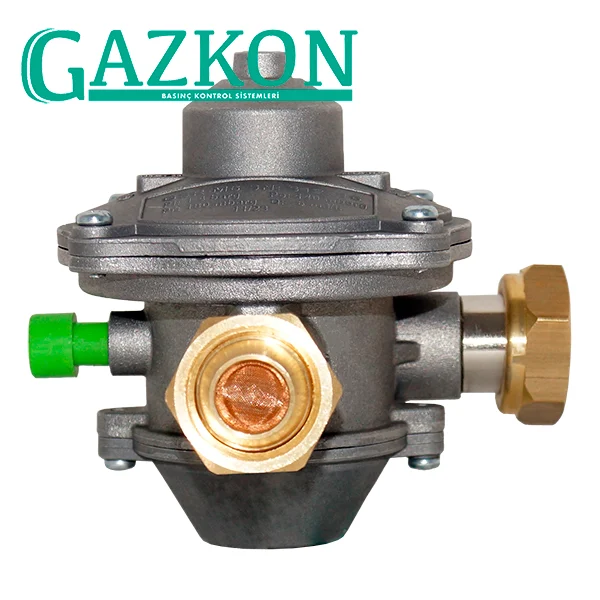

Por otra parte, los reguladores GSR-M incorporan un filtro que retiene polvo y otras partículas presentes en el gas.
Finalmente, el cartucho permite retirar el filtro para limpiarlo. De este modo, el mantenimiento ayuda a conservar un funcionamiento estable.
STI LTDA ofrece los siguientes modelos de regulador GSR-M 6:
- 19mbar, conexión en L, salida 7/8″,

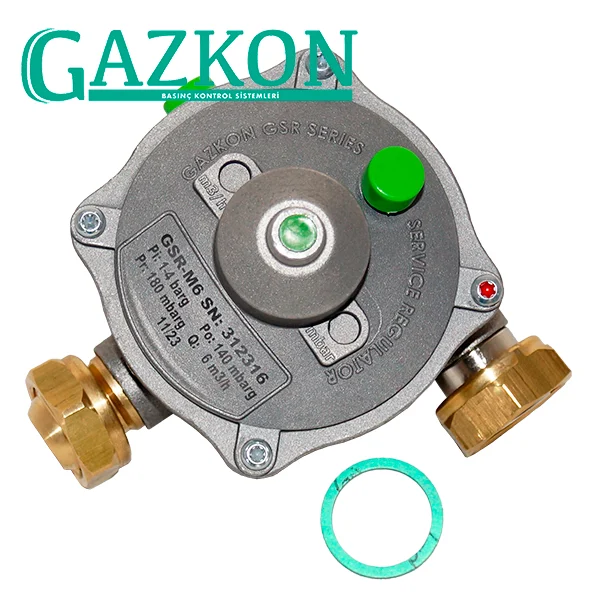

- 140mbar, conexión en L, salida 7/8″.
Selección e instalación del regulador Gazkon B6
En primer lugar, confirme que la presión de entrada y el caudal sean compatibles con el modelo B6. Luego, verifique que la conexión de 7/8″ coincida con la instalación.
- Instalaciones domésticas de gas.
- Sistemas comerciales de bajo consumo.
- Conexión compatible con la salida del regulador.
Además, revise el sentido de circulación antes del montaje. De este modo, el regulador podrá reducir la presión según su diseño.
La instalación debe incluir una prueba de estanqueidad y una comprobación de la presión de salida. Asimismo, el técnico debe respetar las normas aplicables.
Finalmente, realice inspecciones periódicas. Así, podrá detectar suciedad, daños o cambios de presión antes de que afecten a los equipos.

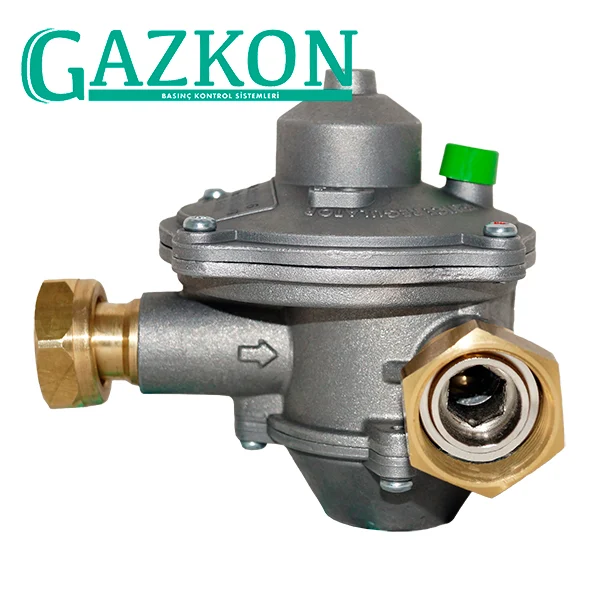

Tipo de conexión de los reguladores
Datos técnicos de los reguladores
| B6 – 19mbar | B6 – 140mbar |
||
|---|---|---|---|
| Caudal nominal Qn |
Nm3/h | 6 | |
| Rango presión de entrada P1 |
bar | 1 ÷ 4 | |
| Presión máxima de entrada P1 |
bar | 6 | |
| Presión de salida P2 |
mbar | 19* | 140* |
| Tipo de conexión |
– | en L | |
| Conector de entrada |
– | esferocónico SC 3/4″ |
|
| Conector de salida |
– | 7/8″ | |
| Toma de presión a la salida | – | NO | |
| Precisión de regulación AC |
% | ±5 | |
| Clase de presión de cierre SG |
% | 10 | |
| Tiempo de cierre de seguridad |
s | < 2 | |
| Temperatura de trabajo |
°C | -15 a +50 | |
| Materiales |
– | Cuerpo y cubierta: Aluminio
Partes internas: latón, plástico Diafragma: goma NBR |
|
* Valores predeterminados de fábrica. Es posible ajustar la presión de salida en un rango aproximado de ±4 mbar
Servicios Técnicos e Importaciones, STI Ltda es distribuidor oficial en Bolivia de los reguladores de presión de la marca Gazkon. Vea el video promocional de los reguladores Gazkon aquí abajo:
Descargables
Reguladores de primera etapa GSR-M
- Información técnica (Español) GSR-M-B6/B10/B16-IT-ES
- Certificado de calidad reguladores GAZKON Gazkon-ISO-CERTIFICATE
