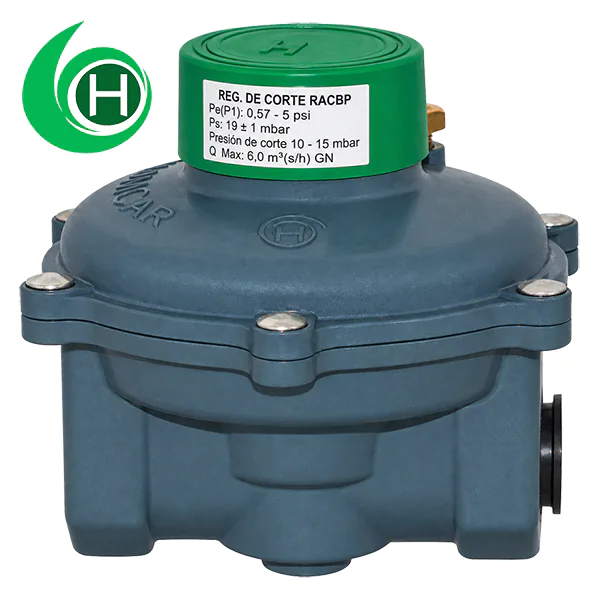

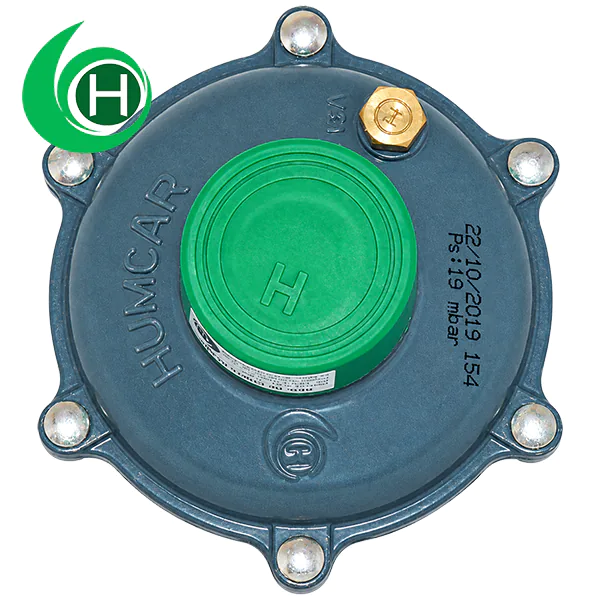

Reguladores de presión segunda etapa RCABP (6Nm3/h), Humcar
Código del producto:
Reguladores de segunda etapa RCABP para instalaciones domiciliarias, comerciales e industriales de gas natural de bajo consumo (hasta 6 Nm3/h). Presión de salida estable de 19 mbar y corte por baja presión.
Descripción
Los reguladores de segunda etapa RCABP son ampliamente utilizados en instalaciones domiciliarias, comerciales e industriales de bajo consumo que utilizan gas natural. Además, forman parte de nuestra línea de reguladores de segunda etapa y se pueden instalar en interiores.
El objetivo de estos reguladores es reducir la presión de entrada del gas, de un rango entre 40 y 350 mbar, a un valor estable de presión de salida de 19 ± 1 mbar. En concreto, el fabricante garantiza una salida estable dentro del ±10 % en todo el rango de caudal, con un caudal nominal de 6 Nm3/h de gas natural.
Seguridades de los reguladores de segunda etapa RCABP
Los reguladores RCABP de la marca colombiana Humcar tienen un sistema de seguridad de cierre proporcional por alta presión y de corte por baja presión:
- Por baja presión significa que, si hay un desabastecimiento de presión en la entrada del gas, el regulador genera el corte de seguridad cuando la presión de salida cae entre 10 y 15 mbar. Cabe notar que el rearme es automático una vez que se estabiliza la presión de entrada.
- Por alta presión significa que, si la presión de entrada del gas sobrepasa los 350 mbar, la presión de salida disminuye de manera proporcional. De este modo se evita que se generen sobrepresiones, desprendimiento de llama y monóxido.
Cabe notar que estos reguladores de segunda etapa, a diferencia de otros modelos, se pueden instalar en interiores, ya que no poseen válvula de alivio. En cambio, cuentan con un dispositivo de venteo de flujo limitado según la norma NTC 3293. Otros dispositivos de seguridad, como la válvula de bloqueo (shut-off) por sobrepresión, no aplican para el modelo RCABP.
STI Ltda ofrece el siguiente modelo de regulador de segunda etapa RCABP:
- cnx 1/2″ (NPT), P1= 40 ÷ 350 mbar, P2= 19 ± 1 mbar; Qmax= 6 Nm3/h.
Recomendaciones de instalación
La flecha en alto relieve del cuerpo indica la dirección del flujo de gas. Por lo tanto, el regulador se instala en línea, con la tapa hacia arriba y nunca hacia abajo. Además, el sellador se aplica en las conexiones macho de los accesorios y no en el regulador.
Por otro lado, si el aparato a gas tiene piloto, conviene instalar una llave de corte a la salida del regulador. Es decir, el piloto es una fuga constante que impide el rearme automático; cerrando la llave el regulador se rearma y luego se abre para el funcionamiento normal. Por último, la hermeticidad de la instalación se verifica con agua jabonosa y nunca con llama.

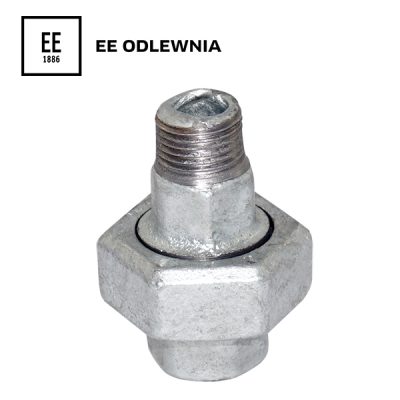

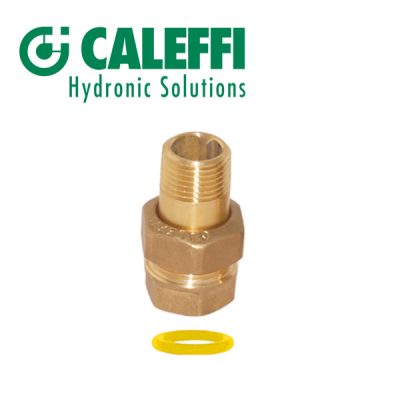

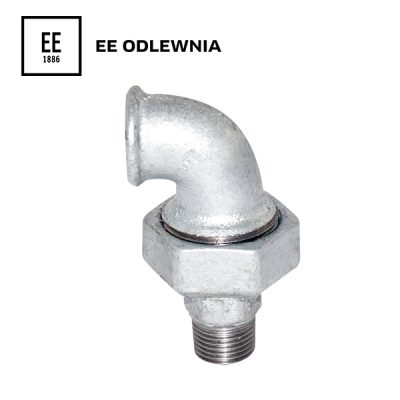

Posibilidades de conexión
Datos técnicos de los reguladores de segunda etapa RCABP
| RCABP | ||
|---|---|---|
| Caudal máximo | Nm3/h | 6 |
| Rango presión de entrada P1 | mbar | 40 ÷ 350 |
| Presión de salida P2 | mbar | 19 ± 1 |
| Corte por baja presión (a la salida) | mbar | 10 ÷ 15 |
| Presión de bloqueo | mbar | < 30 |

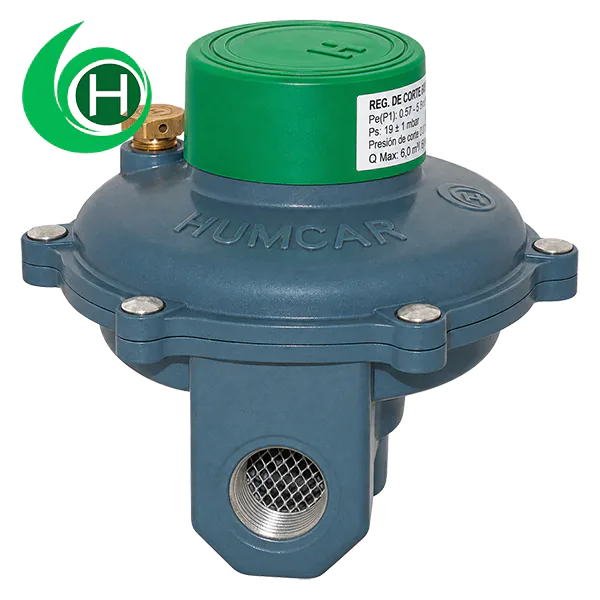

| Filtro | – | Sí, 250 micras |
| Conexión roscada | – | 1/2″ (NPT) hembra |
| Temperatura de trabajo | °C | 0 a +51,5 |
| Materiales | – | Cuerpo: aluminio inyectado a presión AlSi 12 Cu con pintura electrostática Diafragma: nitrilo Tapas exteriores e interiores: poliacetal y/o polipropileno Filtro: acero inoxidable Resorte: alambre de acero zincado |
| Referencia | – | 411501 |
Servicios Técnicos e Importaciones, STI Ltda es distribuidor oficial en Bolivia de los reguladores de presión de la marca Humcar. Vea el video promocional de los reguladores RCABP aquí abajo:
Descargables
Reguladores de segunda etapa, serie RCABP (Español) Informacion-Tecnica-RCABP-ES
Manual de usuario reguladores RCABP (Español) Manual-usuario-RCABP-ES
Podría tambien interesarte…

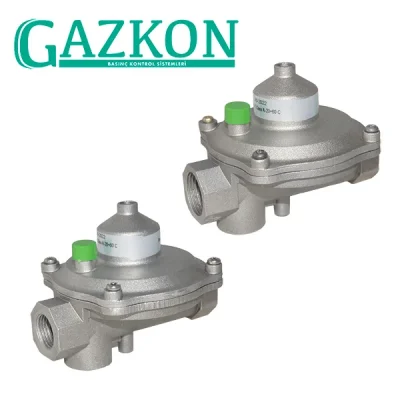

Productos similares…
