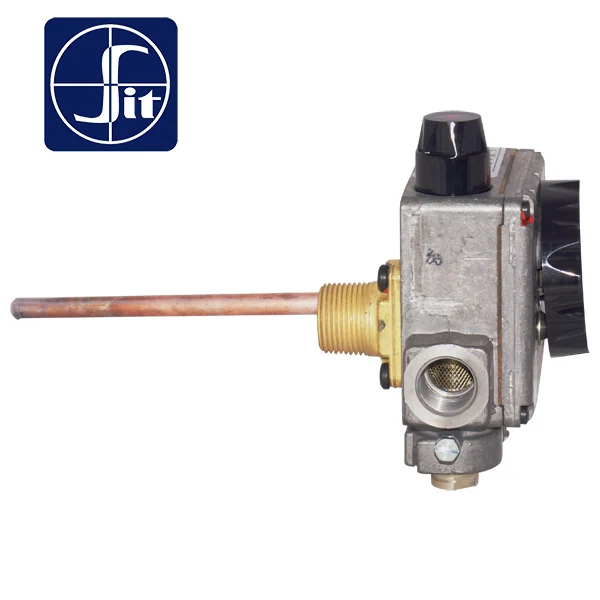

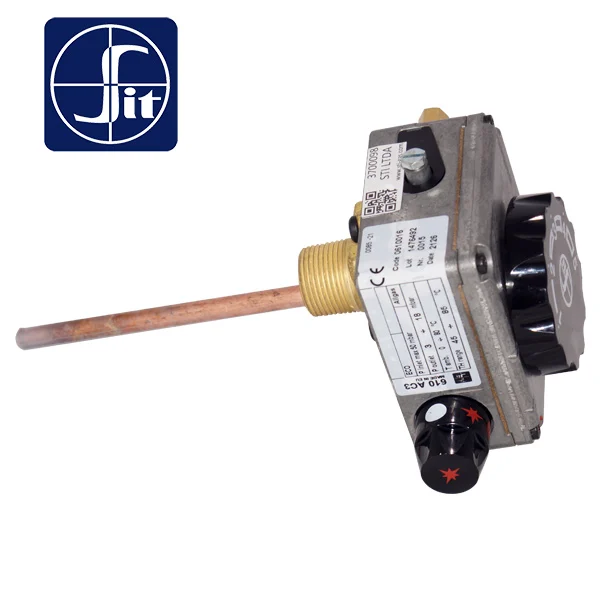

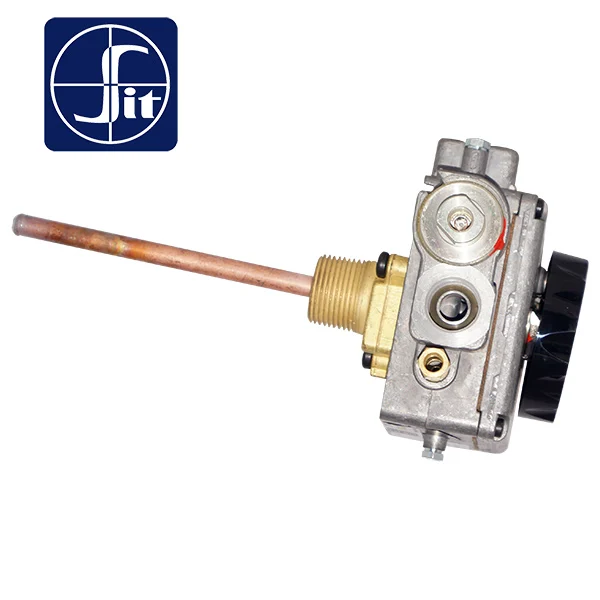

Válvulas compactas de gas 610 AC3, SIT
Código del producto:
Control multifunción de gas con seguridad termoeléctrica, modelo 610 AC3. Para gas natural y GLP, Uso en termotanques, etc.
Descripción
Válvula compacta de gas multifunción con seguridad termoeléctrica, modelo 610 AC3 para gas natural y GLP, de la marca italiana SIT.
Control de gas para termotanques y calentadores de agua por acumulación. Este dispositivo combina un termostato para ajuste de temperatura, una válvula de seguridad piloto y función de encendido/apagado. No es necesario el suministro de energía eléctrica externo.
STI Ltda ofrece el siguiente modelo:
- 610 AC3, cnx 1/2″(H).
Características de la válvula 610 AC3
- dispositivo de seguridad termoeléctrica,
- no requiere suministro eléctrico,
- termostato ON-OFF,

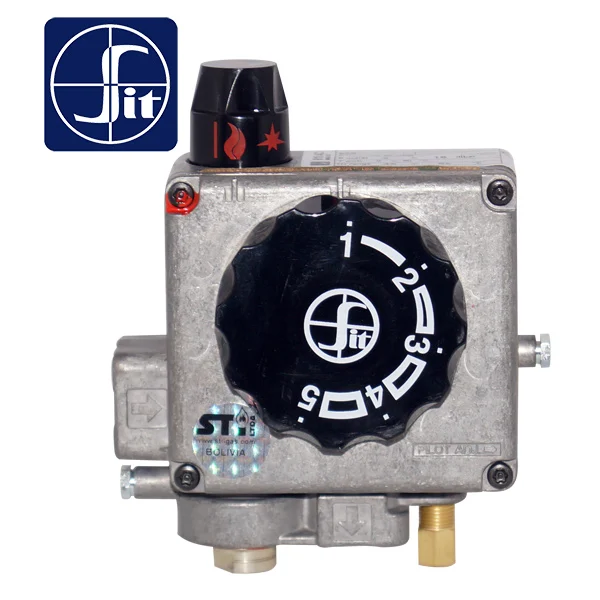

- perilla de Control de 3 posiciones: “APAGADO/PILOTO/ENCENDIDO”,
- perilla para ajuste de temperatura del agua,
- regulador de caudal de gas al quemador piloto.
Instalación
Conexión principal de gas
La conexión a la tubería de gas es de 1/2″. Ajustar con un torque máximo de 25Nm,
Conexión de agua
La conexión al termotanque o acumulador es de 3/4″,
quemador piloto
Pueden usarse tuberías de diámetro 4 mm, 6 mm o 1/4″. Usar tuerca y bicono de las dimensiones apropiadas. Ajustar con un torque máximo de 7Nm,
Termocupla
Conectar la termocupla a la unidad magnética, verificando que la conexión esté dimensionada correctamente. Ajustar con un torque máximo de 3Nm.
Después de realizar todas las conexiones, verificar la estanqueidad y que el aparato esté funcionando correctamente.
Ventajas de las válvulas compactas
- termostato de seguridad,
- tomas de presión en entrada y salida,
- se puede montar en cualquier posición.
Datos técnicos de las válvulas compactas
| 610 AC3 | |||
|---|---|---|---|
| Conexión de gas |
roscada | 1/2″ (H) BSP | |
| Conexión agua |
roscada | 3/4″ (M) BSP | |
| Presión máxima de entrada P1 |
mbar | 50 | |
| Rango presión de salida P2 | mbar | 3÷18 | |
| Caudal máximo de gas | m3/h | 4,3 | |
| Salida a termocupla | – | M9x1 | |
| Salida a piloto | – | M10x1 | |
| Combustible | – | gas natural / GLP | |
| Rango de temperatura termostato |
°C | de 0 a 80 | |
| Dimensiones sonda (d x l) |
mm | 8 x 115 | |
| Referencia | – | 0610016 | |
Servicios Técnicos e Importaciones, STI Ltda es distribuidor en Bolivia de los accesorios de la marca SIT, además ofrece otros repuestos dedicados y exclusivos para combustión.
