Válvulas compactas de gas SNT-2020, Sinopts
Código del producto:
Válvula compacta de gas multifunción con seguridad termoeléctrica, modelo SNT-2020. Para gas natural y GLP, Uso en equipos de alto consumo – calderas, generadores de aire caliente, estufas, etc.
No todos los precios de los productos se pueden visualizar en la tienda virtual. Si está interesado por este producto por favor póngase en contacto con nosotros para pedir una cotización.
Descripción

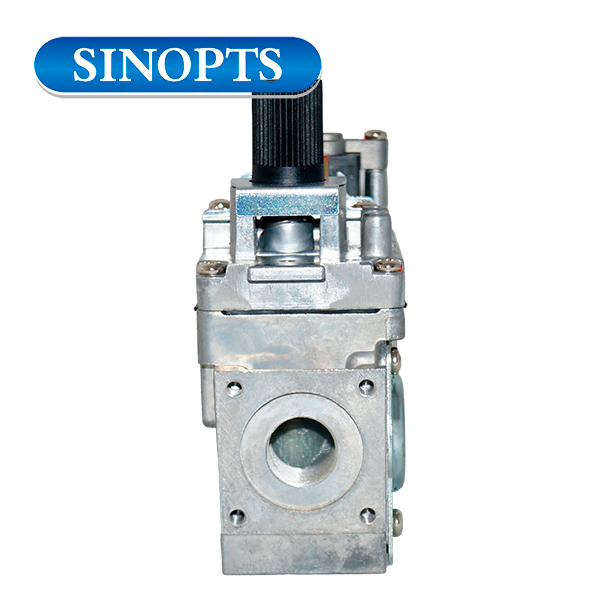

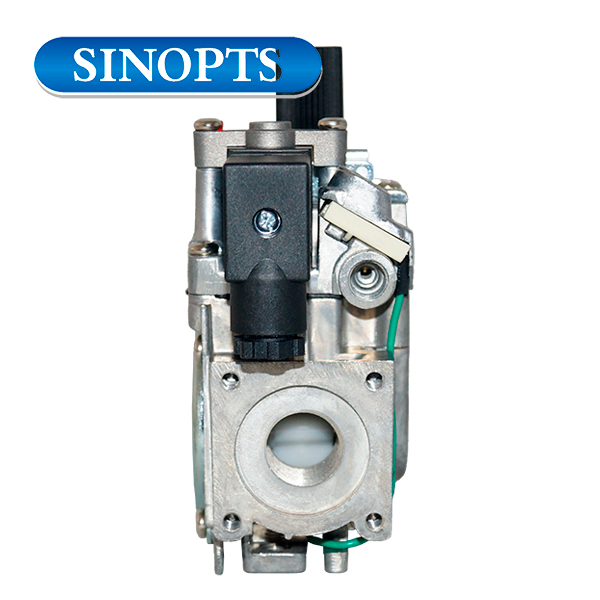

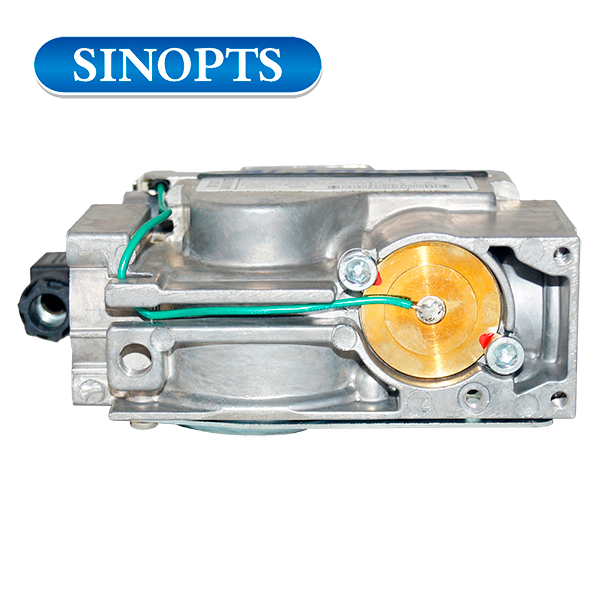

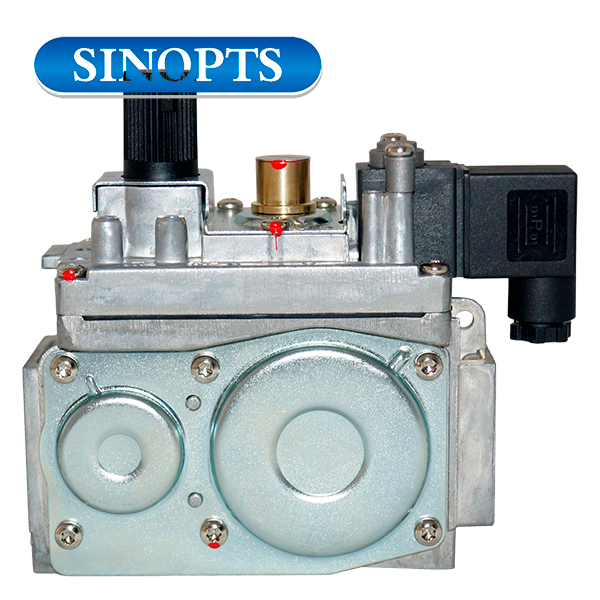

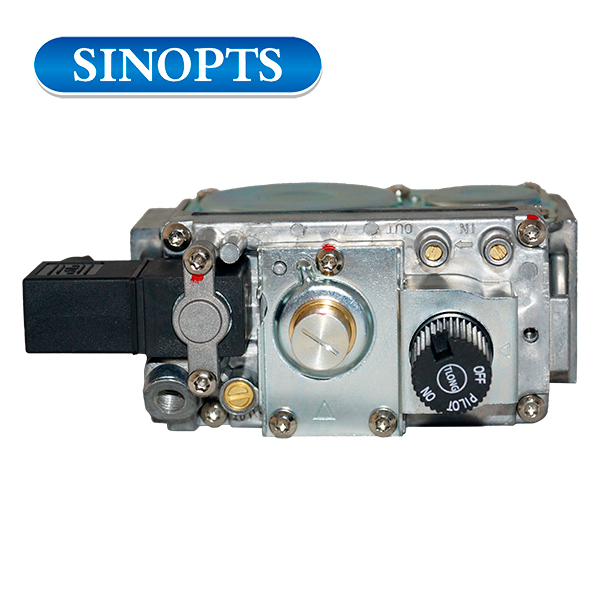

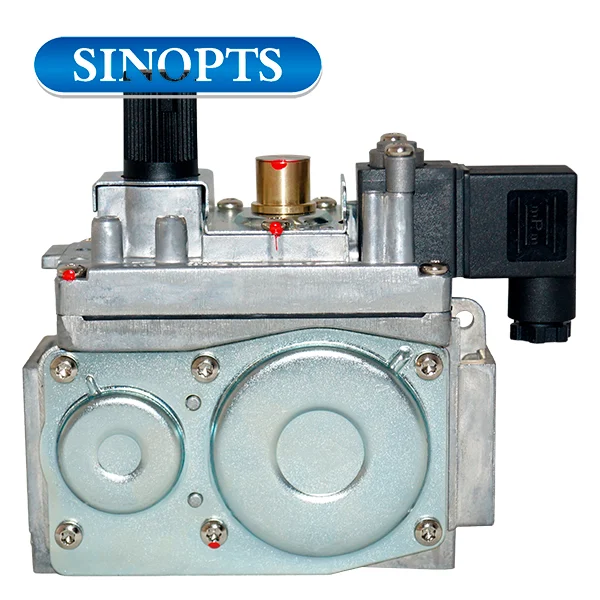

Válvula compacta de gas multifunción con seguridad termoeléctrica, modelo SNT-2020 (eq. a SIT 820 NOVA) para gas natural ó GLP, de la marca Sinopts.
Control multifuncional para uso en diferentes equipos de gas – calderas, generadores de aire caliente, estufas, etc. Este dispositivo combina una válvula de seguridad piloto, regulación principal de gas y un control principal de gas (apagado, piloto, encendido).
STI Ltda ofrece el siguiente modelo:
- SNT-2020, cnx 1/2″ (H).
Características de la válvula SNT-2020
- mando con posiciones de apagado, quemador piloto y encendido,
- dispositivo termoeléctrico de detección de llama con seguridad contra falsas maniobras (INTERLOCK),
- regulador de presión servoasistido,
- salida a quemador piloto con tornillo de regulación del caudal de gas,
- filtro en la entrada y en el quemador piloto.
Instalación
Conexión principal de gas
La conexión a la tubería de gas es de 1/2″. Ajustar con un torque máximo de 25Nm,
Quemador piloto
Pueden usarse tuberías de diámetro 4 mm, 6 mm o 1/4″. Usar tuerca y bicono de las dimensiones apropiadas. Ajustar con un torque máximo de 7Nm,
Conexión con la cámara de combustión
Es posible conectar la parte «aire» del regulador de presión con la cámara de combustión, si está esta presurizada. Ajustar con un torque máximo de 1Nm,
Conexión eléctrica
Todas las conexiones eléctricas deben realizarse según la normativa vigente del país en el cual estará instalado el equipo. Verificar siempre el voltaje y la frecuencia del dispositivo antes de instalarlo.
Luego de realizadas las conexiones verificar si no hay fugas de gas y el correcto aislamiento eléctrico.
Ventajas de las válvulas compactas
- para equipos de alto consumo de gas,
- tomas de presión en entrada y salida,
- se puede montar en cualquier posición.
Datos técnicos de las válvulas compactas
| SNT-2020 | |||
|---|---|---|---|
| Conexión de gas |
roscada | 1/2″ BSP | |
| Caudal máximo |
m3/h | 6,5 | |
| Presión máxima de entrada P1 |
mbar | 60 | |
| Rango presión salida P2 |
mbar | 3÷30 | |
| Salida a termocupla | – | M10x1 | |
| Salida a piloto | – | M9x1 | |
| Combustible | – | gas natural, GLP | |
| Temperatura de operación | °C | de 0 a 70 | |
| Alimentación | – | 220Vac / 50Hz | |
Servicios Técnicos e Importaciones, STI Ltda es distribuidor en Bolivia de los accesorios de la marca Sinopts, además ofrece otros repuestos dedicados y exclusivos para combustión.
Descargables
Manual de usuario válvula compacta 820 NOVA (Español) 820-NOVA-SIT-manual-ES
