Conectores para medidores tipo diafragma, cnx 2″, EE
Código del producto:
Conectores para medidores de gas tipo diafragma G10 y G10 con cnx de 2″, marca EE odlewnia.
Juego de conectores para medidores de gas comerciales tipo diafragma G10 y G16 con conexión de 2", marca EE Odlewnia. Trae una tuerca loca de 2" (H) que se enrosca en el medidor, un buje de 1 1/4" (M) que va a la tubería y una empaquetadura de goma NBR. Tuerca y buje son de hierro fundido galvanizado, con rosca BSP. Se usa en comercios e industrias con consumos medianos de gas. Para cada medidor se compran dos juegos.
Descripción
Juego de conectores para medidores de gas tipo diafragma de la marca europea EE que desde 1886 produce accesorios de hierro maleable. Los conectores que ofrecemos son de rosca BSP.

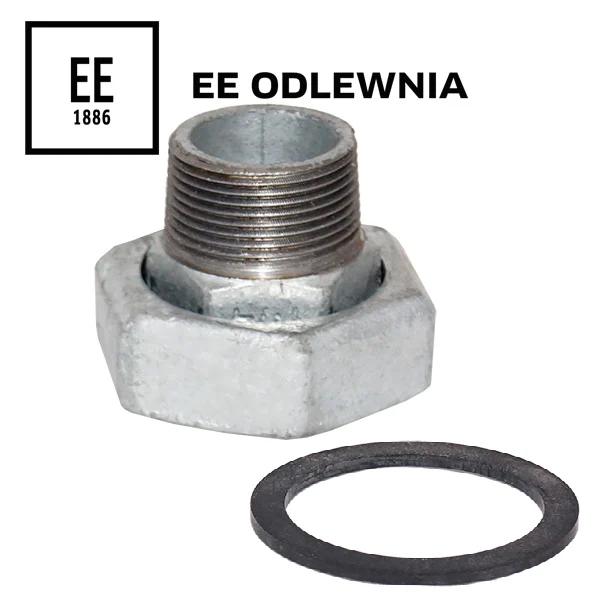

Un juego consiste en:
- buje con cnx 1 1/4″ (M)
- tuerca loca con cnx 2″ (H)
- 1 empaquetadura de goma NBR
STI Ltda ofrece el siguiente tamaño de conector:
- Tuerca loca de 2″ y buje 1 1/4″.
Los conectores están diseñados para una conexión segura y adecuada de un medidor tipo diafragma con la instalación de gas.
Observación: Para instalar un medidor de gas generalmente se necesitan dos juegos de conectores.
Aplicaciones
Este juego de conectores EE es para medidores de gas tipo diafragma de mayor tamaño, G10 y G16, que tienen bocas de 2″. La tuerca loca de 2″ hembra se enrosca en la boca del medidor y el buje de 1 1/4″ macho sigue hacia la llave o la cañería; la empaquetadura de goma NBR hace el sello entre ambas piezas.
- Comercios con consumo alto de gas natural o GLP: restaurantes, panaderías, lavanderías y hoteles.
- Pequeñas industrias y edificios con un medidor general para varias unidades.
- Cambio de un medidor G10 por un G16, cuando ambos tienen boca de 2″.
Recomendaciones de instalación
Cada medidor necesita dos juegos: uno en la entrada y otro en la salida. Revise que la llave de paso o la tubería junto al medidor sea de 1 1/4″; si es de otra medida, prevea la reducción o la ampliación con un accesorio galvanizado antes de llegar al buje. Un medidor G16 pesa bastante más que uno domiciliario: apóyelo en una ménsula o una base y no deje que cuelgue de los conectores. La tuerca y el buje son de hierro fundido galvanizado. El orden de las piezas entre la acometida y los artefactos figura en la nota técnica sobre medidor y regulador de gas.
Preguntas frecuentes
¿Cuándo cambio la empaquetadura?
Cada vez que desarme la unión, por ejemplo al retirar el medidor para su verificación. Una goma NBR que ya fue comprimida no vuelve a sellar igual.
¿Sirven para un medidor rotativo?
Están hechos para medidores tipo diafragma G10 y G16. Muchos medidores rotativos se conectan con bridas; consúltenos con el modelo antes de comprar.
Datos técnicos
| Compatible con medidores | G10, G16 |
|---|---|
| Tuerca loca conectada al medidor |
2″ (H) |
| Buje | 1 1/4″ (M) |
| Material tuerca loca y buje | hierro fundido galvanizado |
| Material empaquetadura | goma NBR |
Servicios Técnicos e Importaciones, STI Ltda es distribuidor oficial en Bolivia de los accesorios de hierro fundido de la marca EE. Vea el video promocional del fabricante aquí abajo:
Se usa junto con
Otros modelos
Preguntas frecuentes
¿Qué medidores usan conector de 2"?
Los medidores tipo diafragma G10 y G16, que tienen conexión de 2". Los G25 llevan conexión de 2 1/2" y no usan este conector.
¿La tubería tiene que ser de 1 1/4"?
El buje es de 1 1/4" (M), así que se enrosca en una tubería o accesorio de 1 1/4". Si su instalación es de otra medida, necesita una reducción adicional.
¿Cuántos juegos se necesitan por medidor?
Dos: uno en la entrada y otro en la salida. Cada juego incluye su propia empaquetadura de goma NBR.
¿Por qué son de hierro fundido galvanizado?
El galvanizado protege el hierro de la corrosión, algo importante porque los medidores comerciales suelen quedar en gabinetes expuestos a la humedad.
