Manómetros tipo cápsula para baja presión, cnx radial, STI LTDA
Código del producto:
Manómetros tipo cápsula para uso comercial e industrial, son utilizados en medios a baja presión: gaseosos, secos y no agresivos. Diferentes rangos de medición.
Manómetro de cápsula marca STI LTDA para baja presión de gases secos y no agresivos, en dos rangos: 0 a 250 mbar y 0 a 400 mbar. Tiene conexión radial (abajo) de 1/4" BSP, dial de 63 mm, clase 1,6, caja de acero inoxidable, visor de vidrio y protección IP45, y trabaja de -40 a 60 °C. Cumple EN 837-3 y trae número de serie y ajuste de cero; a pedido entregamos el certificado de calibración de fábrica.
Descripción
Manómetros tipo cápsula para uso comercial e industrial, son utilizados en medios a baja presión: gaseosos, secos y no agresivos (que no atacan aleaciones de cobre).
STI LTDA ofrece manómetros con conexión radial con diferentes rangos de medición:
- 250mbar,
- 400mbar.
Todos los manómetros tienen un número de serie único, además cumplen con la norma EN 837-3, ademas tienen ajuste de punto cero en la parte frontal del dial. A pedido del cliente proveemos los certificados de calibración de fábrica de nuestros manómetros.
Cómo seleccionar los manómetros tipo cápsula
En primer lugar, elija un rango de medición adecuado para la presión de trabajo. Así, la lectura permanecerá dentro de la escala útil del instrumento.
- Medición de gases secos y no agresivos.
- Control de baja presión en instalaciones comerciales.
- Montaje radial en paneles o tuberías compatibles.
Después, compruebe el diámetro y la rosca de conexión. Además, instale el manómetro en una posición que permita observar la carátula con facilidad.
Durante el montaje, evite aplicar fuerza sobre la caja del instrumento. De este modo, se protege el mecanismo interno y se conserva la precisión.
Finalmente, compare la lectura con un patrón durante el mantenimiento periódico. El personal técnico debe sustituir el manómetro si detecta daños o desviaciones.
Aplicaciones
- medición de presión de gas natural,
- medicina,
- vacío,
- tecnología para laboratorio,
- medida de contenido,
- monitoreo de filtros.
Ejemplo de uso

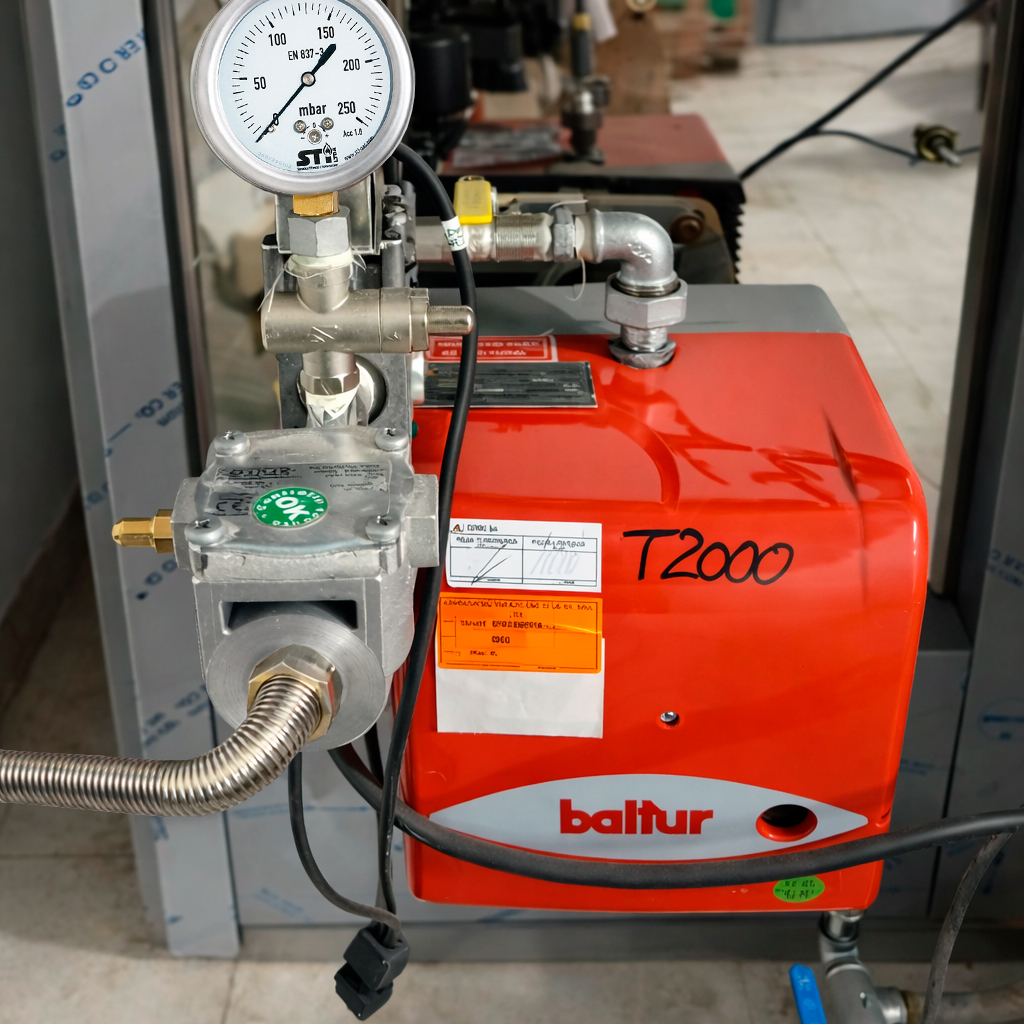

Además, los manómetros de baja presión STI LTDA pueden conectarse a la salida de reguladores Eska Valve y Madas compatibles.
Estos reguladores disponen de dos conexiones de salida. Por ello, una puede alimentar la instalación o el medidor de gas y la otra puede utilizarse para colocar el manómetro.
Finalmente, el mecanismo de cápsula permite medir bajas presiones con precisión. Así, el técnico puede controlar el funcionamiento del sistema con facilidad.
Datos técnicos de los manómetros
| 0 ÷ 250mbar | 0 ÷ 400mbar | ||||||
|---|---|---|---|---|---|---|---|
| Tipo de conexión |
– | radial | |||||
| Clase de precisión |
– | 1,6 | |||||
| Dial | mm | 63 | |||||
| Conexión | – | roscada 1/4″ BSP | |||||
| Estanqueidad | – | clase IP 45 (IEC/EN 6052) | |||||
| Rango temperatura de operación |
°C | -40 a 60 | |||||
| Temperatura máxima del medio | °C | 60 | |||||
| Materiales |
– | Carcasa: acero inoxidable
Dial: vidrio Niple de conexión: latón |
|||||
Servicios Técnicos e Importaciones, STI Ltda es distribuidor exclusivo en Bolivia de los manómetros de la marca STI LTDA.
Se usa junto con
Otros modelos
Preguntas frecuentes
¿Qué rango elijo, 250 o 400 mbar?
Con la regla de que la presión de trabajo quede entre la mitad y dos tercios de la escala, el de 250 mbar sirve para unos 125 a 165 mbar y el de 400 mbar para unos 200 a 265 mbar.
¿Cómo se revisa que siga midiendo bien?
En el mantenimiento, compare su lectura con un manómetro patrón y verifique que la aguja vuelva a cero sin presión. Si detecta daños o desviaciones, cámbielo.
¿Cómo se instala sin dañarlo?
Enrósquelo con llave en el hexágono del niple, sin hacer fuerza sobre la caja, y déjelo en una posición donde el dial se lea con facilidad.
¿Sirve para medir la presión a la salida de un regulador?
Sí. Se conecta en la segunda salida de los reguladores Eska Valve y Madas compatibles, mientras la otra alimenta la instalación o el medidor.
