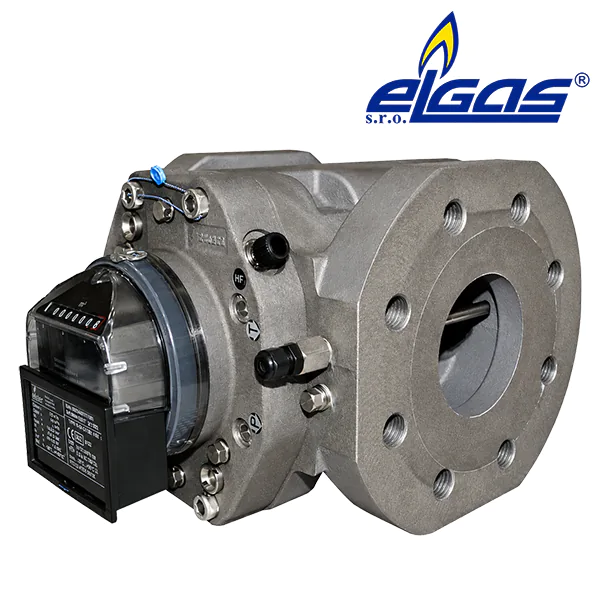

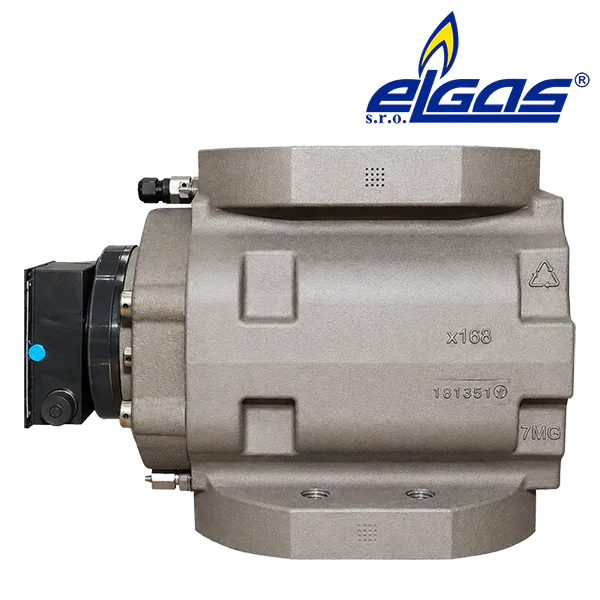

Medidores rotativos de gas de alta presión EMR HP30, Elgas
Código del producto:
Medidores rotativos de alta presión EMR HP30 de Elgas para gas natural: modelos G65, G100 y G160, de 100 a 250 m³/h, hasta 30 bar con bridas ANSI 300.
Descripción
Los medidores rotativos de alta presión EMR HP30 de la marca europea Elgas miden el flujo de gas natural en redes y estaciones que trabajan hasta 30 bar. Son medidores de pistones rotativos de desplazamiento positivo, aptos para transferencia de custodia. Forman parte de los medidores comerciales e industriales que distribuye STI.

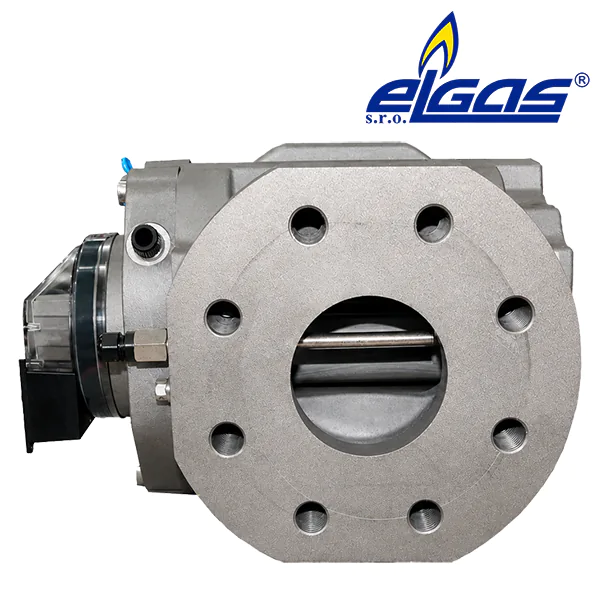

En concreto, la serie HP30 es la versión de alta presión del medidor EMR: se entrega con bridas ANSI 300 y trabaja hasta 30 bar, mientras que la serie común llega a 21 bar con bridas ANSI 150. Por eso estos medidores rotativos de alta presión corresponden en redes de transporte, city gates pequeños y estaciones de primera etapa.
Modelos de medidores rotativos de alta presión disponibles
Servicios Técnicos e Importaciones, STI Ltda ofrece modelos de distintos caudales:
- G65, para 100 m³/h, con bridas DN50 ANSI 300.
- G100, para 160 m³/h, con bridas DN80 ANSI 300.
- G160, para 250 m³/h, con bridas DN80 ANSI 300.
Diseño y función
El medidor de gas rotativo ELGAS es un medidor de desplazamiento positivo. La medición se realiza mediante dos impulsores (rotores) en forma de “8” que giran dentro de una cámara de medición.

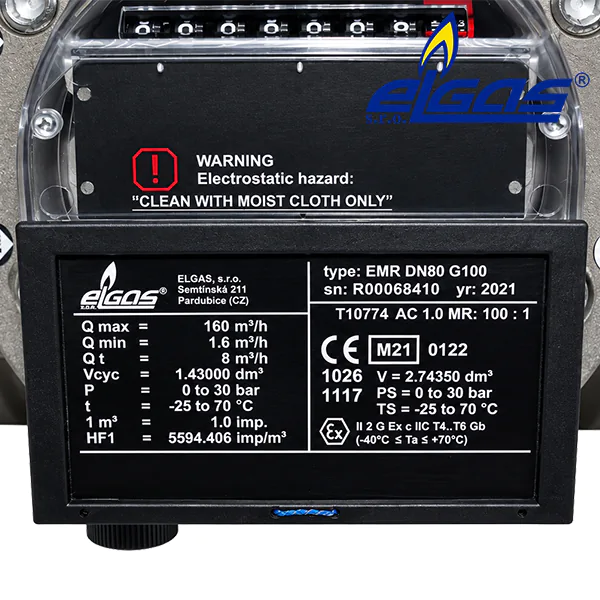

Durante una revolución completa de los rotores, un volumen fijo se desplaza desde la entrada a la salida del medidor. El número de revoluciones representa la cantidad de volumen pasado. El volumen se muestra en un índice de contador de lectura directa. También se pueden usar pulsadores de baja y alta frecuencia para control o cálculo de flujo.
Características y aplicaciones
Los medidores rotativos de alta presión EMR HP30 están diseñados para las más altas demandas de medición. Cumplen con las normas OIML R137 1 & 2 – 2014. El cartucho de aluminio compacto e intercambiable permite la reparación local y la limpieza in situ.
Este medidor tolera una desalineación importante de las tuberías o bridas de conexión. El rendimiento no se ve afectado y los impulsores no se atascan.
La serie EMR es adecuada para la transferencia de custodia de gases no corrosivos. Sirve para gas natural, propano, butano, aire, hidrógeno y otros. Las aplicaciones típicas son:
- distribución de gas en redes de baja, media o alta presión,
- aplicaciones industriales,
- contadores patrones para bancos de pruebas.
La aplicación más común son las estaciones de regulación y medición de gas natural regionales o locales. Estos medidores son muy precisos, resistentes a perturbaciones y tienen un amplio rango de medidas. Por eso satisfacen todas las exigencias técnicas de los clientes.
Uso de aceite
Por qué elegir el EMR
- Amplio rango de medición, superior a 1:160, de modo que un mismo medidor cubre consumos muy bajos y muy altos sin perder exactitud.
- Exactitud de ±1% entre Qt y Qmax, y de ±2% entre Qmin y Qt, con repetibilidad mejor que 0,1%.
- Índice sellado IP67, protegido contra la manipulación con imanes de neodimio.
- Montaje horizontal o vertical, así que se adapta al espacio disponible en el puente.
- Sistema de lubricación propio por disco, que evita la pérdida de aceite a alta velocidad y lubrica igual con carga baja.
- Índice con codificador inteligente opcional, con batería de 20 años, para telemetría con correctores de volumen.
Normas que cumple
El medidor cumple las normas EN 12480 en sus versiones 2002 y 2015, la recomendación OIML R137 partes 1 y 2 de 2014 y la directiva europea de instrumentos de medida MID 2014/32/EU. Además, el cuerpo cumple la directiva de equipos a presión PED 2014/68/EU.
Por otro lado, los sensores cuentan con aprobación ATEX Ex ia IIC T4 a T6 y el codificador con Ex ib IIB T3 a T6. Por lo tanto el conjunto se puede instalar en zona clasificada sin agregar barreras adicionales.
Datos técnicos del medidor
| G65 | G100 | G160 | ||
|---|---|---|---|---|
| Caudal máximo |
m³/h | 100 | 160 | 250 |
| Caudal mínimo |
m³/h | 0,65 | 1,6 | 2,5 |
| Volumen cíclico |
dm³ | 1,16 | 1,45 | 1,45 |
| Presión máxima de trabajo |
bar | 30 | ||
| Tipo de conexión |
– | bridada ANSI 300 | ||
| Diámetro nominal |
– | DN50 | DN80 | DN80 |
| Ancho (distancia entre bridas) |
mm | 171 o 241 | 241 | 241 |
| Temperatura ambiente |
°C | -25 a +70 | ||
| Precisión de medición |
– | Qt – Qmax: ±1% Qmin – Qt: ±2% |
||
| Salida de pulsos de baja frecuencia LF |
– | SI | ||
| Salida de pulsos de alta frecuencia HF |
– | NO | ||
| Gases |
– | gas natural, propano, butano, aire, hidrógeno, etc. | ||
| Material del cuerpo |
– | aluminio | ||
| Peso | kg | 11 | 15 | 15 |
| Referencia |
– | EMR HP30 15200068 | EMR HP30 15200097 | EMR HP30 15200093 |
Servicios Técnicos e Importaciones, STI Ltda es distribuidor exclusivo en Bolivia de los medidores rotativos de la marca Elgas.
