Portabaterías B-03U sin celda para correctores de volumen, Elgas
Código del producto:
Portabaterías B-03U de Elgas, se entrega sin celda, para correctores de volumen. Admite baterías de litio de 3,6 V tamaño D como la SAFT LS33600 y la EEMB ER34615M.
Descripción
El portabaterías B-03U de la marca checa Elgas es el soporte que aloja la celda de litio que alimenta al corrector de volumen. En concreto, se entrega vacío, es decir sin la batería. De este modo se compra una sola vez y solo se reemplaza la celda cuando corresponde. Forma parte de los accesorios para correctores de volumen que STI mantiene en stock.
Por eso conviene tener uno de repuesto en la estación. Así el técnico llega con el portabaterías ya armado y cambia la alimentación en minutos, sin dejar el corrector sin energía. Además, el equipo conserva todos sus registros y ajustes durante el cambio, porque los guarda en memoria no volátil.

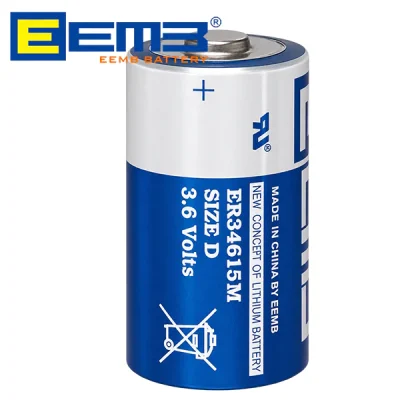

Asimismo, admite las celdas de litio de 3,6 V de tamaño D más usadas, entre ellas la SAFT LS33600 y la EEMB ER34615M. Por lo tanto no obliga a una sola marca de batería. Sin embargo, Elgas advierte que solo se deben usar celdas aprobadas, ya que el corrector trabaja en atmósferas explosivas.
Qué incluye el portabaterías B-03U
El portabaterías no es un simple soporte plástico. Por el contrario, integra la placa con los contactos de resorte, el circuito de protección y el cable con conector a la placa del corrector. En resumen, con este módulo y una celda de tamaño D se arma un pack B-03 completo.
- Bastidor con dos tornillos de fijación al gabinete del corrector.
- Placa con contactos de resorte para una celda de litio de 3,6 V tamaño D.
- Cable con conector con traba mecánica para la placa del procesador.
- Marcación de polaridad y aviso de uso de batería aprobada.
Cómo se cambia la batería
En primer lugar, se presiona la traba del conector y se desconecta el cable con cuidado. Luego se aflojan los tornillos de fijación y se retira el pack usado. Después se coloca el portabaterías con la celda nueva y se ajustan los tornillos con un torque de 0,7 Nm. Por último, se vuelve a conectar el cable a la placa del procesador.
Mientras dura el cambio, el corrector no mide presión ni temperatura, aunque sigue contando los pulsos de baja frecuencia del medidor. Por otro lado, la conversión de volumen se retoma apenas se reconecta la batería. De este modo no se pierde información del medidor.
Datos técnicos del portabaterías
| Modelo | B-03U |
| Uso | correctores de volumen Elgas (ELCORplus, maxiELCOR) y dataloggers que usan el pack B-03 |
| Se entrega | sin celda de batería |
| Celdas compatibles | 1x litio Li-SOCl2 de 3,6 V tamaño D (SAFT LS33600 o EEMB ER34615M) |
| Tensión nominal (con celda) | 3,6 Vdc |
| Capacidad (con celda LS33600) | 17 Ah |
| Conexión | cable con conector a la placa del procesador del corrector |
| Montaje | 2 tornillos, torque 0,7 Nm |
