Correctores electrónicos de volumen PTZ, CMK-02, Common

Código del producto: 5300010

Correctores PTZ electrónicos de volumen de gas natural para transferencia de custodia. El objetivo es un ahorro importante de dinero en la factura de gas en comercios e industrias.

Descripción
Descargables

En resumen

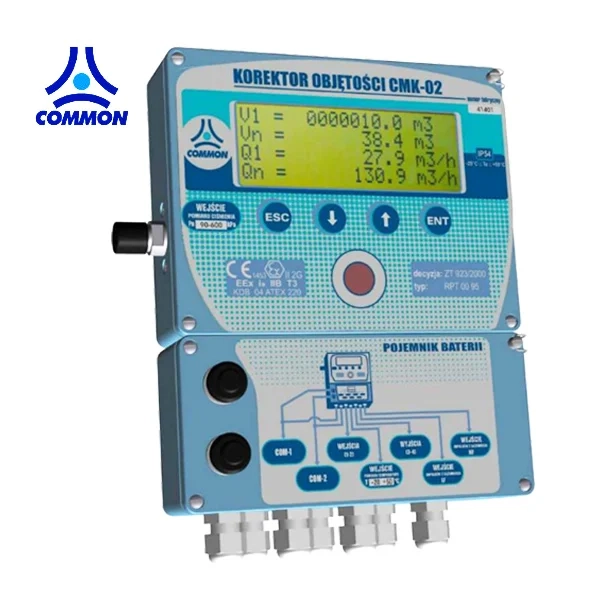

Corrector electrónico de volumen PTZ Common CMK-02 para medidores de gas natural de turbina o rotativos, en comercios e industrias de alto consumo como hornos, quemadores industriales u hospitales. Lee los pulsos LF o HF del medidor, mide presión y temperatura y convierte el volumen a condiciones normales (101,325 kPa y 273,15 K), con compresibilidad según SGERG-88. Incluye transductor de presión de 0,9 a 6 bar y sensor Pt1000, y funciona con 2 baterías de litio de 3,6 V.

Descripción

Los correctores PTZ electrónicos de volumen, modelo CMK-02 de la marca europea Common, son equipos que, en concreto, trabajan junto con medidores de gas natural para fines de facturación y un ahorro importante de dinero especialmente en comercios e industrias donde el consumo de gas natural es elevado debido al uso de distintos equipos.

Por ejemplo: quemadores industriales utilizados en metalurgia, hornos crematorios, equipos de gas en industrias y manufacturas, equipos de gas en hospitales y universidades, etc.

En concreto, hay que considerar que las condiciones volumétricas del gas natural (presión, temperatura, densidad, composición química del fluido, etc.) son variables en el tiempo, por lo cual es necesaria la instalación de un corrector de volumen si el consumo de gas es elevado.

Partiendo de la medida de volumen efectuada por un contador y su posterior emisión de impulsos, este instrumento mide la presión y temperatura y convierte el volumen en condiciones reales a volumen normal en condiciones base de presión y temperatura previamente determinados.

Por lo tanto, este producto cumple con los estándares europeos.

Para qué sirve el corrector de volumen

Además, el corrector de volumen CMK-02 ofrece una alta precisión de medición, fiabilidad y facilidad de uso a un precio competitivo. Este dispositivo es alimentado con dos baterías de litio de 3,6V que tienen una vida útil de aprox. 5 años.

Características

Posibilidad de controlar el flujo instantáneo de gas natural a través de las señales de los emisores de impulsos de baja frecuencia (LF) o de alta frecuencia (HF) de los medidores de gas (medidores tipo turbina o medidores rotativos),
Incluye transductor de presión interno p= 0,9÷6bar y sensor Pt1000 T= -25÷50°C,
Fácil reemplazo de baterías sin necesidad de abrir el compartimiento del sistema electrónico,
Pantalla LCD de cuatro filas (20 caracteres por fila). Intuitivo uso del corrector gracias a cuatro teclas que asegura una fácil comunicación usuario-corrector,
Memoria de datos almacenados de los últimos 5 años,
Dos entradas, dos salidas digitales con funciones programables,
Dos canales de transmisión en serie independientes,
Cable común para alimentación y transmisión de datos. Compatible con RS-GAZ2,
Sistema de protección de datos multi-nivel.

Función principal

Convertir el volumen de gas natural consumido en condiciones reales de gas natural a volumen de gas en condiciones normales de presión y temperatura (p = 101.325 kPa, T = 273,15 K) que son la base de pago de dinero al proveedor de gas.

El corrector de volumen realiza la corrección en base al número de impulsos emitidos por el medidor de gas natural. El medidor mide el volumen de gas en condiciones reales de presión y temperatura. El factor de compresibilidad del gas es calculado utilizando el método SGERG 88 (para gas natural).

Comunicación

Por otro lado, dos puertos en serie de salida operan de forma independiente, hacen que sea posible monitorear simultáneamente los datos de flujo de gas y la lectura de datos (también a través de módem).

Además, la descarga de datos almacenados del corrector se realiza utilizando una PC, laptop o tablet con software de servicio MAC.exe (DOS) o GMWin.exe (Windows), GMWinCE.exe (tablet).

Del mismo modo, la programación del corrector de volumen se puede hacer utilizando programas de servicios apropiados, así como con el teclado. La programación de funciones mediante el teclado se ejecuta a través de un microinterruptor al que se puede acceder después de quitar el sello de seguridad y la abrir la carcasa.

Por último, todas las operaciones de servicio se registran en la memoria del corrector CMK-02 junto con un identificador de servicio.

Datos técnicos

Presión máxima de trabajo	600kPa
Temperatura del gas	desde -20°C hasta +50°C
Temperatura ambiente	desde -25°C hasta +55°C
Sensor de temperatura	Pt1000, clase A
Sensor de presión	transductor de presión absoluta interno
Alimentación	2 baterías de litio de 3,6V (al menos 5 años); opcional externa
Pantalla	LCD de 4 filas x 20 caracteres, teclado de 4 teclas
Comunicación	2 canales serie RS-GAZ2 independientes (hasta 115200 baudios) y enlace óptico OPTO-GAZ
Protección para zona clasificada	ATEX II 2G EEx ia IIB T3 (KDB 04ATEX220)
Medidas y peso	239 x 193 x 50 mm; 2,5 kg con baterías

Accesorios adicionales para correctores de volumen Common

Servicios Técnicos e Importaciones, STI Ltda es distribuidor exclusivo en Bolivia de los correctores de volumen de la marca Common.
