Programador de llama Resideo (Honeywell) MMI 810.1 mod. 33 para quemadores forzados de dos etapas y duales, con dos electroválvulas. Supervisa la llama con varilla de ionización o con el detector infrarrojo IRD 1020; no admite sensor UV. Prebarrido de 24 s, tiempo de seguridad de 3 s, 220 V, 10 VA, IP44 y norma EN 298. Además de calderos y hornos, se usa en generadores de aire caliente. Referencia: 0620220.
Descripción
Programadores de llama, modelo MMI 810.1 mod. 33, de la marca americana Resideo (Honeywell), para controlar quemadores forzados de dos etapas y duales. Su detección de llama es por ionización o infrarrojo. STI Ltda ofrece el siguiente modelo:
- MMI 810.1 mod.33, para dos electroválvulas.
Estos controladores ó relés de llama se utilizan en una variedad de aplicaciones civiles e industriales entre las cuales se puede mencionar: hornos de panadería, equipos de cocción para hoteles y restaurantes, hornos de fundición de metales, generadores de aire caliente, calderos para saunas, vapor y agua caliente, calderos de aceite térmico (asfaltadoras), secadores de granos y madera.
Aplicaciones
El programador de llama MMI 810.1 mod. 33 de Resideo (Honeywell) se usa en quemadores forzados de dos etapas y en quemadores duales, que pueden trabajar con gas o con diésel. Comanda dos electroválvulas y vigila la llama de dos maneras: con una varilla de ionización o con el infrarrojo IRD 1020.
- Generadores de aire caliente de galpones avícolas, invernaderos o naves industriales.
- Calderos de hoteles y clínicas con quemador de dos etapas a gas natural o GLP.
- Cambio de una centralita dañada cuando el quemador conserva su varilla o su IRD 1020.
Antes de conectarlo
Compare la etiqueta del programador que retira con estos datos: alimentación de 220 Vac, tiempo de seguridad de 3 s y prebarrido de 24 s. El detector define la instalación. Con varilla de ionización, el quemador debe estar bien aterrado y la varilla dentro de la llama. Con el IRD 1020, el detector debe ver la llama sin obstáculos. Esta ficha no indica sensor UV: si su quemador usa una célula ultravioleta, consúltenos antes del cambio. Como trabaja desde -20 °C, admite salas de calderas frías. Vea también cómo seleccionar un quemador para su equipo.
Preguntas frecuentes
¿Qué fusible pongo en la alimentación?
Como máximo, uno rápido de 10 A o uno lento de 6 A. Además, la suma de motor, transformador y electroválvulas no debe pasar de 5 A; si el ventilador consume más, comándelo con un contactor.
¿Sirve para un generador de aire caliente a gas?
Sí, cuando su quemador es de aire forzado, de dos etapas o dual. Para un quemador atmosférico, sin ventilador, corresponde otro programador.

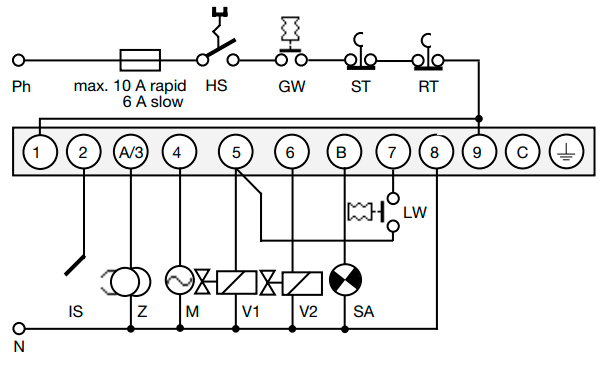

Esquema de conexión
Las centralitas MMI 810.1 mod.33 están construidas según normas europeas EN 298. La carcasa de plástico transparente es resistente al fuego. Estos dispositivos están diseñados para la máxima seguridad en caso de fluctuaciones en el suministro de voltaje. Si la tensión de red cae por debajo del nivel permitido, el funcionamiento se interrumpe.
Datos técnicos de los programadores*
| MMI 810.1 mod. 33 | |||
|---|---|---|---|
| Detección de llama |
– | – por ionización (varilla, electrodo),
– detector infrarrojo de parpadeo IRD 1020. |
|
| Cantidad de electroválvulas |
– | 2 | |
| Tiempo de seguridad | s | 3 | |
| Tiempo de prebarrido | s | 24 | |
| Alimentación |
– | 220Vac / 50-60Hz | |
| Cargas máximas permisibles |
A | fusible: máx. 10 A rápido o 6 A lento; carga total máx.: 5 A | |
| Consumo de energía |
VA | 10 | |
| Temperatura de operación |
°C | de -20 a 60 | |
| Grado de protección |
– | IP44 | |
| Referencia |
– | 0620220 | |
*Para el correcto funcionamiento del equipo y por razones de seguridad, se recomienda una parada cada 24 horas.
Servicios Técnicos e Importaciones, STI Ltda es distribuidor en Bolivia de los accesorios de la marca Resideo (Honeywell), además ofrece otros repuestos dedicados y exclusivos para combustión.
Se usa junto con
Otros modelos
Preguntas frecuentes
¿El MMI 810.1 trabaja con fotocélula UV?
No. Solo admite varilla de ionización o el detector IRD 1020. Si su quemador usa sensor UV, el modelo indicado es el MMG 810.1 con UVZ 780.
¿Qué significa un tiempo de seguridad de 3 s?
Es el tiempo máximo que el programador mantiene abierta la electroválvula sin detectar llama durante el encendido. Si en 3 s no ve llama, cierra el gas y bloquea el quemador.
¿Para qué sirve el prebarrido de 24 s?
Antes de cada encendido, el ventilador del quemador barre la cámara durante 24 s para sacar restos de gas; recién después se abre la electroválvula.
¿Qué carga eléctrica soporta?
Hasta 5 A de carga total, con un consumo propio de 10 VA; el fusible de protección es de 10 A rápido o 6 A lento.
Descargables
Manual de usuario controladores MMI 810.1 (Inglés) MMI-810.1-HONEYWELL-manual-EN
