Programadores de llama RMG/M88.62C2, Eburn
Código del producto:
Programador de llama para quemadores Riello a gas modulantes o de dos etapas progresivas, con control del servomotor de aire. Reemplazo del Siemens RMG/M88.62C2. Detección por ionización o UV. Marca Eburn.

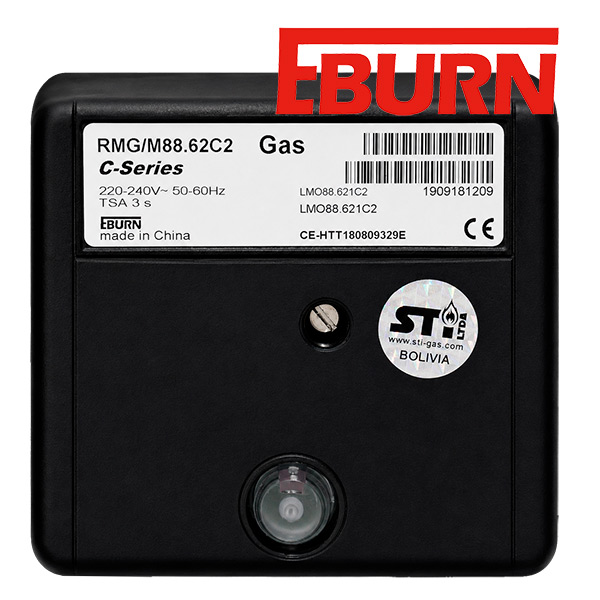

Programador de llama Eburn RMG/M88.62C2 que reemplaza al Siemens RMG/M88.62C2 de fábrica de los quemadores Riello a gas modulantes o de dos etapas progresivas, serie RS/M, de más de 120 kW. La «M» indica que también maneja el servomotor del registro de aire: 35 s de apertura y 30 s de cierre. Detecta la llama por ionización o con fotocélula UV QRA y adaptador AGQ2...A27, maneja dos electroválvulas y tiene 20 s de prebarrido. Equivale al LMO88.621C2.
Descripción
Los programadores de llama RMG/M88.62C2 de la marca Eburn reemplazan al programador Siemens RMG/M88.62C2 que traen de fábrica los quemadores Riello a gas modulantes o de dos etapas progresivas, de la serie RS/M. Supervisan el arranque y la llama en operación intermitente, en quemadores de más de 120 kW.
La letra “M” del modelo indica que el programador también maneja el servomotor del registro de aire. Primero lo abre para el prebarrido y luego lo lleva a la posición de encendido antes de dar paso al gas. Si el servomotor no llega a tiempo, el programador se bloquea por seguridad.
¿RMG/M o RMG?
El modelo RMG88.62C2, sin la “M”, es para quemadores Riello sin servomotor de aire y tiene otro tiempo de prebarrido. Por eso, los dos modelos no son intercambiables. Antes de pedir el repuesto, revise la etiqueta del programador original.
Además, el programador RMG/M88.62C2 ofrece:
- detección de llama por ionización o con fotocélula UV;
- control de la posición del servomotor de aire;
- control del contacto de posición cerrada de la válvula de gas (CPI);
- parada de seguridad automática cada 24 horas;
- fabricación según la norma EN 298.

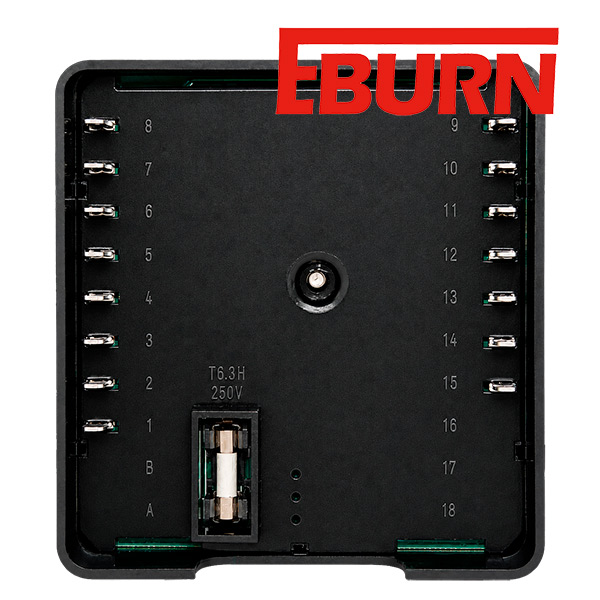

Esquema de conexión
Importante: en los quemadores Riello de fabricación reciente, el fabricante cambió algunas conexiones. En ese caso, hay que conectar también los bornes 7 y 8 del programador Eburn según el diagrama de Eburn. Si tiene dudas, consulte a STI antes de la puesta en marcha.
Datos técnicos de los programadores de llama RMG/M88.62C2*
| RMG/M88.62C2 | ||
|---|---|---|
| Detección de llama | – | ionización o fotocélula UV QRA (con adaptador AGQ2…A27) |
| Cantidad de electroválvulas | – | 2 |
| Tiempo de seguridad | s | 3 |
| Tiempo de prebarrido | s | 20 |
| Tiempo de apertura del servomotor de aire | s | 35 |
| Tiempo de cierre del servomotor de aire | s | 30 |
| Alimentación | – | 220Vac / 50-60Hz |
| Consumo de energía | VA | 20 |
| Fusible interno | – | T6,3H 250V |
| Temperatura de operación | °C | -5 a 60 |
| Grado de protección | – | IP20 |
| Sustituye a modelo(s) | – | Siemens RMG/M88.62C2 (Riello), equivalente LMO88.621C2 |
*Para el correcto funcionamiento del equipo y por razones de seguridad, se recomienda una parada cada 24 horas.
Servicios Técnicos e Importaciones, STI Ltda es distribuidor exclusivo en Bolivia de los accesorios de la marca Eburn, además ofrece otros repuestos dedicados y exclusivos para combustión.
Se usa junto con
Otros modelos
Preguntas frecuentes
¿Son lo mismo el RMG/M88.62C2 y el RMG88.62C2?
No. El RMG88.62C2, sin la «M», es para quemadores Riello sin servomotor de aire y tiene otro prebarrido, así que no son intercambiables. Revise la etiqueta del original antes de pedir el repuesto.
¿Se conecta igual que el Siemens original?
Reemplaza al original, pero en quemadores Riello de fabricación reciente hay que conectar también los bornes 7 y 8 según el diagrama de Eburn. Si tiene dudas, consulte a STI antes de la puesta en marcha.
¿Qué controla además de la llama?
La posición del servomotor de aire y el contacto de posición cerrada de la válvula de gas (CPI). También hace una parada de seguridad automática cada 24 horas.
¿Dónde debe instalarse?
Tiene grado de protección IP20 y trabaja de -5 a 60 °C, por eso va dentro de la carcasa del quemador o de un tablero, protegido del polvo y del agua.
Descargables
Manual de usuario controladores RMG/M88.62 (Inglés) RMG/M88.62-SIEMENS-manual-EN
