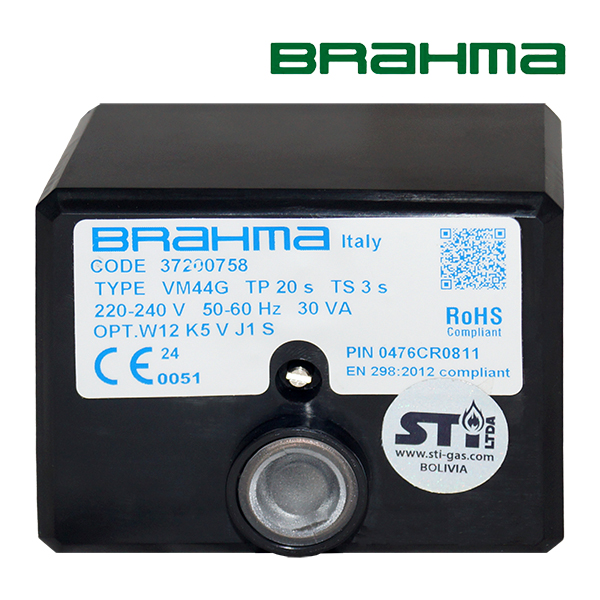

Programadores de llama VM44G, Brahma
Código del producto:
Programador de llama Brahma VM44G para quemadores de gas. Control seguro y eficiente con detección por ionización o fotocélula UV. Ideal para aplicaciones industriales y domésticas. Alta durabilidad y compatibilidad con sistemas de modulación.
Programador de llama Brahma VM44G para quemadores forzados a gas de una o dos etapas, con salida para dos electroválvulas. Detecta la llama por ionización o con fotocélula UV FD1-FD2, tiene bloqueo de seguridad no volátil con rearme manual y admite compuerta de aire para modulación. Hay dos versiones: prebarrido de 20 s con seguridad de 3 s, y prebarrido de 30 s con seguridad de 2 s. Reemplaza a los modelos discontinuados SR3/V y MF2 (solo gas). Se monta sobre una base MOG.
Descripción
Programadores de llama, modelos VM44G, de la marca italiana Brahma, para el control de quemadores forzados de gas en aplicaciones industriales y domésticas. Su detección de llama se realiza por ionización o fotocélula UV.
STI Ltda ofrece los siguientes modelos:
- VM44G, para dos electroválvulas, TP 30s TS 2s,
- VM44G, para dos electroválvulas, TP 20s TS 3s.
Estos controladores están diseñados para quemadores de gas de una o dos etapas, con posibilidad de conexión a compuertas de aire Brahma o de terceros. Además, incluyen funciones de bloqueo no volátil, reinicio manual, y comunicación de ciclo operativo.
Por otro lado, los relés de llama se utilizan en una variedad de aplicaciones civiles e industriales entre las cuales se puede mencionar: hornos de panadería, equipos de cocción para hoteles y restaurantes, hornos de fundición de metales, calderos para saunas, vapor y agua caliente, calderos de aceite térmico (asfaltadoras), secadores de granos y madera.
Las centralitas VM44G están construidas según normas europeas EN298:2012, EN676:2003 y DIN 4788. Los componentes de este dispositivo están fijados en un marco hecho de material prensado termoendurecible, con alta resistencia dieléctrica. El gabinete protege el control de daños mecánicos, polvo y suciedad del exterior.
El modelo VM44G solo gas sustituye a los programadores de llama (solo para gas) SR3/V y MF2 (modelos discontinuados).
Características
- Detección de llama por ionización o fotocélula UV (FD1-FD2).
- Control de quemadores de gas de una o dos etapas.
- Bloqueo de seguridad no volátil con reinicio manual.
- Compatible con compuertas de aire para modulación de llama.
- Conexión a señales remotas de bloqueo y reinicio.
- Duración eléctrica >250000 operaciones.
- Protección contra sobrevoltaje y subtensión.
- Montaje en cualquier posición, con base MOG (IP40).
Datos técnicos de los programadores*
| VM44G | |||
|---|---|---|---|
| Detección de llama |
– | por ionización (varilla, electrodo)
sensor UV (FD1-FD2) |
|
| Cantidad de electroválvulas |
– | 2 | |
| Tiempo de seguridad | s | 3 | 2 |
| Tiempo de prebarrido | s | 20 | 30 |
| Alimentación |
– | 220Vac / 50-60Hz | |
| Cargas máximas permisibles |
A | motor del quemador – 2A
electroválvula EV1 – 1,2A electroválvula EV2 – 0,5A transformador de encendido – 0,5A circuito de alarma – 1A otros dispositivos (presostatos de aire y gas, termostatos, otros) – 3A |
|
| Consumo de energía |
VA | 30 | |
| Temperatura de operación |
°C | de -10 a 70 | |
| Grado de protección |
– | IP40 | |
| Sustituye |
– | SR3/V | MF2 (solo para gas) |
| Referencia |
– | 37200758 | 37200752 |
*Para el correcto funcionamiento del equipo y por razones de seguridad, se recomienda una parada cada 24 horas.
Servicios Técnicos e Importaciones, STI Ltda es distribuidor en Bolivia de los accesorios de la marca Brahma, además ofrece otros repuestos dedicados y exclusivos para combustión.
Se usa junto con
Otros modelos
Preguntas frecuentes
¿El VM44G reemplaza a mi programador SR3/V o MF2?

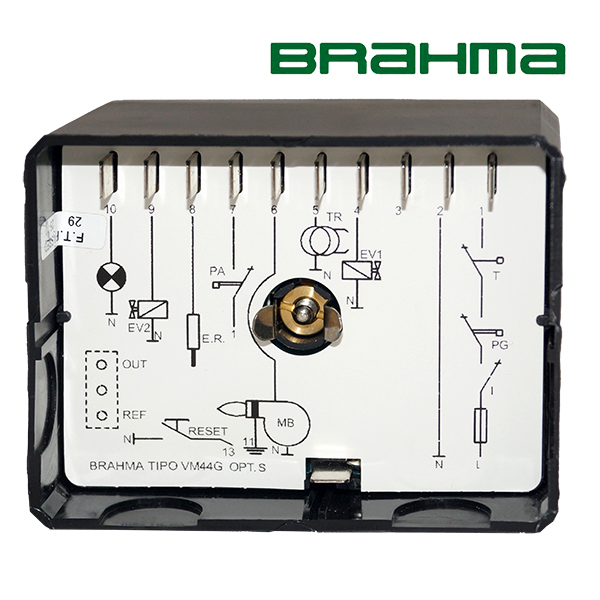

Sí, sustituye al SR3/V y al MF2 en su versión solo gas, ambos discontinuados. Elija la versión con el mismo prebarrido que tenía su programador y revise el cableado con el esquema de conexión.
¿Qué versión elijo, 20 s o 30 s de prebarrido?
El prebarrido es el tiempo en que el ventilador limpia la cámara antes de encender. Use el que pide el fabricante del quemador: la versión de 20 s tiene seguridad de 3 s y la de 30 s, de 2 s.
¿Cómo se monta?
Sobre una base MOG, en cualquier posición, con grado de protección IP40. La base MOG para VM44G está disponible en STI en su propia ficha.
¿Qué protecciones tiene?
Bloqueo de seguridad no volátil con rearme manual, protección contra sobretensión y baja tensión, y conexión para señales remotas de bloqueo y rearme. Su vida eléctrica supera las 250.000 operaciones.
Descargables
Manual de usuario controladores VM44G (Inglés) VM44G-BRAHMA-manual-EN
