Reguladores de presión primera etapa (de alto consumo) RG/2MBZ Madas (hasta 1000Nm3/h), para instalaciones de gas comerciales e industriales. Presión de salida: 140 mbar ó 300 mbar.

Descripción
Descargables

En resumen

Regulador de presión de primera etapa Madas RG/2MBZ para instalaciones comerciales e industriales de alto consumo con gas natural o GLP. Recibe de 0,5 a 5 bar y entrega 140 mbar (hasta 800 Nm³/h) o 300 mbar (hasta 1000 Nm³/h), en rosca BSP de 1 1/4" (DN32), 1 1/2" (DN40) o 2" (DN50). Su obturador compensado mantiene la salida estable ante cambios bruscos de la entrada. Tiene alivio, bloqueo OPSO/UPSO y toma de presión, pero no trae filtro: instale uno antes del regulador.

Descripción

En concreto, los reguladores de presión de primera etapa de la serie RG/2MBZ con obturador compensado son ampliamente utilizados en instalaciones comerciales e industriales que utilizan gas natural, GLP o gases no corrosivos.

En concreto, el objetivo de estos reguladores es reducir la presión de entrada del gas de un máximo de 5 bar a un valor deseado de presión de salida de 140 ó 300 mbar. El rango de presión de salida se puede ajustar utilizando un resorte dedicado.

Además, los reguladores RG/2MBZ de la marca italiana Madas vienen con seguridades: alivio por sobrepresión y válvula de bloqueo (shut-off) por sobrepresión (OPSO) y por baja presión (UPSO).

Gracias al sistema de bloqueo Shut Off, se corta automáticamente el flujo de gas en caso de que suba o baje la presión de salida a valores no deseados. Por lo tanto, para que pueda continuar el flujo de gas el dispositivo deberá restablecerse a mano.

Por último, los reductores de presión RG/2MBZ poseen una toma de presión en la salida. Estos dispositivos son fabricados según normas EN 88-2 y EN 13611.

STI Ltda ofrece los siguientes modelos de regulador RG/2MBZ:

DN32, P₁= 0,5÷5 bar, P₂= 140mbar; Q_max= 800 Nm³/h,
DN32, P₁= 0,5÷5 bar, P₂= 300mbar; Q_max= 1000 Nm³/h.
DN40, P₁= 0,5÷5 bar, P₂= 140mbar; Q_max= 800 Nm³/h,
DN40, P₁= 0,5÷5 bar, P₂= 300mbar; Q_max= 1000 Nm³/h.
DN50, P₁= 0,5÷5 bar, P₂= 140mbar; Q_max= 800 Nm³/h,
DN50, P₁= 0,5÷5 bar, P₂= 300mbar; Q_max= 1000 Nm³/h.

Asimismo, los reguladores RG/2MBZ están disponibles en conexión roscada de 1 1/2″ (DN40) y 2″ (DN50), manteniendo las mismas presiones de salida de 140 y 300 mbar, para mayores caudales de instalación.

Del mismo modo, El obturador compensado de los reguladores RG/2MBZ garantiza precisión en la regulación de la presión de salida, incluso en caso de variaciones elevadas y repentinas de la presión de entrada.

Tipo de conexión de los reguladores

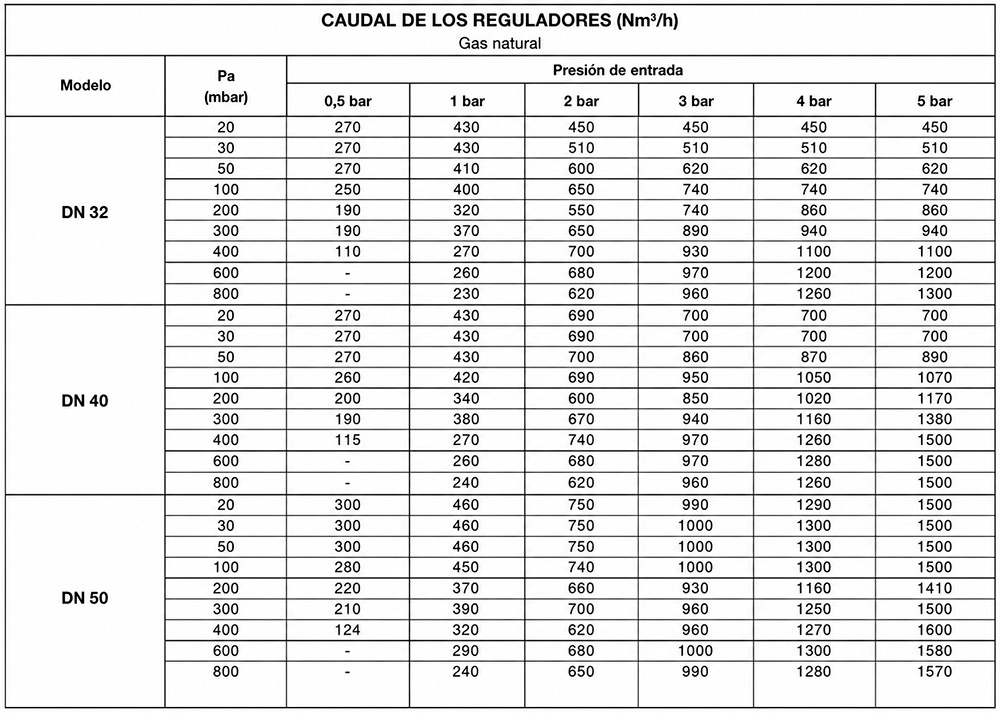

Tabla de caudales

Datos técnicos de los reguladores

		RG/2MBZ (DN32)		RG/2MBZ (DN40)		RG/2MBZ (DN50)
Caudal máximo Q_max	Nm³/h	800*	1000*	800*	1000*	800*	1000*
Rango presión de entrada P₁	bar	0,5 ÷ 5
Presión de salida P₂	mbar	140**	300**	140**	300**	140**	300**
Rango de ajuste presión de salida P₂	mbar	85 ÷ 180	300 ÷ 500	85 ÷ 180	300 ÷ 500	85 ÷ 180	300 ÷ 500
Filtro	–	NO
Conexión roscada	–	1 1/4″ (BSP)		1 1/2″ (BSP)		2″ (BSP)
Precisión de regulación	%	±10
Clase de presión de cierre SG	%	SG30
Tiempo de cierre de seguridad	s	< 1
Temperatura de trabajo	°C	-20 a +60
Materiales	–	Aluminio inyectado a presión UNI EN 1706 Latón OT-58 UNI EN 12164 Aluminio 11S UNI 9002-5 Acero galvanizado UNI EN 10088 Goma NBR UNI 7702 Nylon 30% fibra de vidrio UNI EN ISO 11667 Viledon
Referencia	–	RB05Z 5333	RB05Z 7544	RB06Z 5333	RB06Z 7544	RB07Z 5333	RB07Z 7544

* Caudal máximo para estos valores de presión de entrada y salida. Para otros valores de P₁ y P₂ revisar tabla de caudales,
** Valores predeterminados de fábrica. Es posible ajustar la presión a otros valores (el precio del regulador incrementará).

Servicios Técnicos e Importaciones, STI Ltda es distribuidor oficial en Bolivia de los reguladores de presión de la marca Madas.

Se usa junto con

Otros modelos

Preguntas frecuentes

¿Qué caudal entrega realmente?

Depende de las presiones de entrada y salida: hasta 800 Nm³/h en la versión de 140 mbar y hasta 1000 Nm³/h en la de 300 mbar. Para otras condiciones, revise la tabla de caudales de la ficha o consúltenos.

¿Qué diámetro elijo: DN32, DN40 o DN50?

El que coincida con la tubería de su instalación: 1 1/4", 1 1/2" o 2". Las tres medidas se ofrecen con salida de 140 y de 300 mbar.

¿Necesita filtro?

Sí. El RG/2MBZ no tiene filtro incorporado, así que conviene instalar un filtro de gas aguas arriba para proteger el obturador y el asiento.

¿Se puede ajustar la presión de salida?

Sí: la versión de 140 mbar se ajusta entre 85 y 180 mbar y la de 300 mbar entre 300 y 500 mbar.

¿Bajo qué normas está fabricado?

Según las normas EN 88-2 y EN 13611, con cuerpo de aluminio inyectado y piezas de latón, acero galvanizado y goma NBR.
