Sensor de temperatura Pt100 con transmisor 4-20 mA, Resitermica

Descripción

El sensor Pt100 con transmisor 4-20 mA de la marca portuguesa Resitermica mide temperaturas de 0 a 250 °C y envía la lectura como una señal de corriente. Por eso se conecta directo a un PLC, un indicador de panel o un sistema SCADA, sin convertidores adicionales.

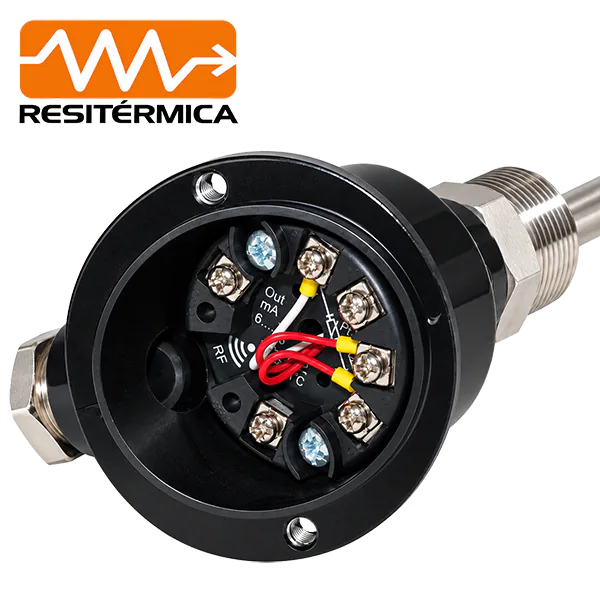

En la industria también se lo conoce como termopar Pt100, aunque en realidad es un sensor de temperatura de resistencia (RTD). Además, trae el transmisor montado dentro de su cabezal industrial, de modo que llega listo para instalar.

• Elemento Pt100 clase A, conectado a 3 hilos.
• Transmisor 4-20 mA integrado, calibrado de 0 a 250 °C.

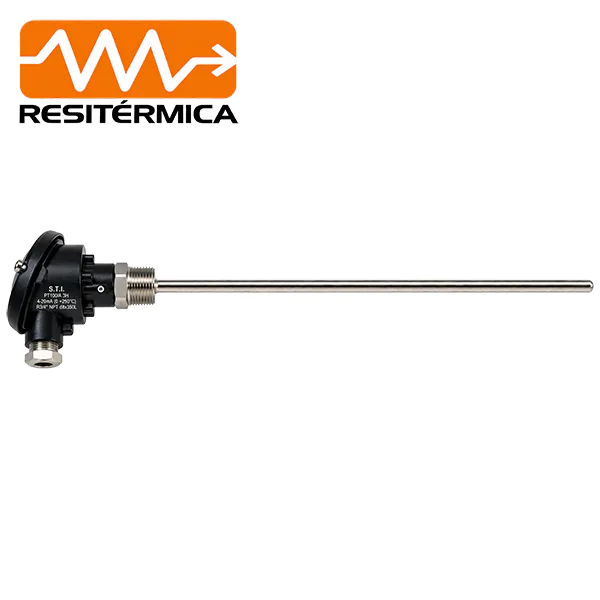

• Vaina de acero inoxidable AISI 316 de 8 x 350 mm.

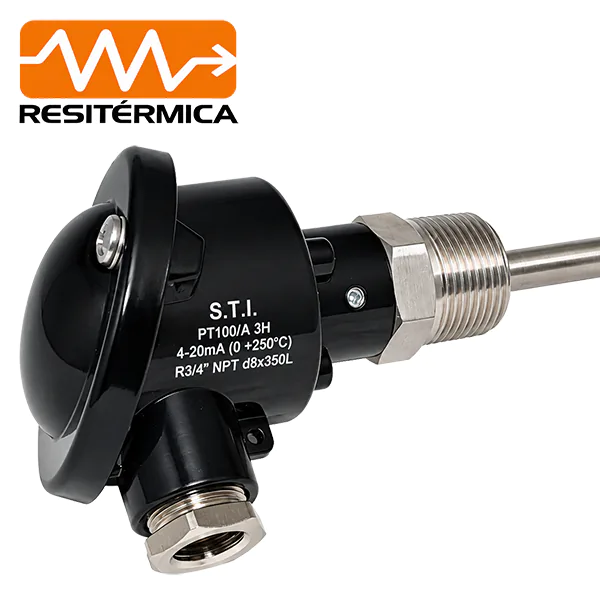

• Rosca de conexión 3/4″ NPT macho.

Cómo funciona el sensor Pt100 con transmisor 4-20 mA

Primero, el elemento Pt100 cambia su resistencia según la temperatura del proceso. Luego, el transmisor del cabezal lee ese valor y lo convierte en corriente. Así, 4 mA corresponden a 0 °C y 20 mA a 250 °C.

A diferencia de una señal de resistencia, la corriente no se altera con el largo del cable. Por lo tanto, la lectura llega estable aunque el tablero esté lejos. Asimismo, si la sonda se corta, el transmisor fija la salida en 21,5 mA o en 3,8 mA para que el sistema detecte la falla. De este modo, el sistema recibe siempre un valor confiable.

Aplicaciones

En general, este sensor sirve para líquidos y gases en condiciones químicas normales. Por ejemplo, se usa en:

• Industria de alimentos y bebidas.
• Calderas, estufas y equipos de temperatura baja y media.
• Refrigeración y sistemas HVAC.
• Maquinaria y procesos industriales en general.

Además, la vaina de acero inoxidable AISI 316 resiste la corrosión de muchos fluidos industriales. Por otra parte, la señal 4-20 mA viaja largas distancias sin perder precisión. En consecuencia, es una buena opción para reemplazar sondas sin transmisor en tableros existentes. Sin embargo, si su proceso necesita otro rango de temperatura, consulte antes con nuestro equipo técnico.

Datos técnicos del sensor Pt100 con transmisor 4-20 mA

A continuación se detallan sus características principales. Cabe destacar que el transmisor viene calibrado de fábrica de 0 a 250 °C; no obstante, se puede reprogramar por PC con su base de programación inalámbrica, dentro del rango del sensor (-50 a 250 °C).

Instalación y conexión

Primero, enrosque la vaina en una cupla o termopozo de 3/4″ NPT, con sellador para roscas. Después, conecte el transmisor en serie con la fuente y la entrada analógica del equipo receptor, respetando la polaridad.

El transmisor se alimenta desde el mismo lazo de corriente, así que solo necesita dos cables. Finalmente, verifique que la carga total del lazo no supere los 900 Ω a 24Vdc. Por último, conviene comparar la lectura con un termómetro patrón durante la puesta en marcha.

Servicios Técnicos e Importaciones, STI Ltda es distribuidor exclusivo en Bolivia de los sensores de temperatura de la marca Resitermica.
