Manómetro con transmisor 4-20 mA, 0÷40 bar, Ritherm

Descripción

El manómetro con transmisor 4-20 mA de la marca Ritherm reúne dos instrumentos en uno. Por un lado, muestra la presión en un dial de 100 mm para leerla en el sitio. Por otro lado, envía una señal de corriente a un PLC, a un registrador o a un sistema de telemetría. Además, forma parte de nuestra línea de manómetros y accesorios.

Por ahora, STI LTDA ofrece este manómetro con el siguiente rango de medición:

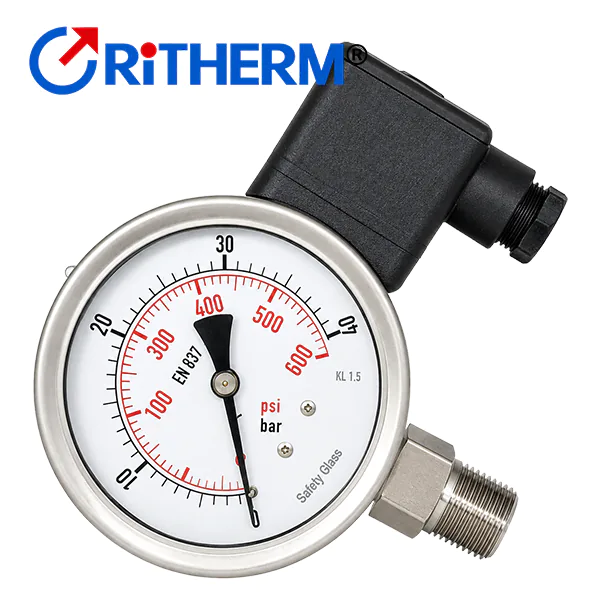

• 0÷40 bar (0÷580 PSI), conexión radial 1/2″ NPT, dial de 100 mm (4″).

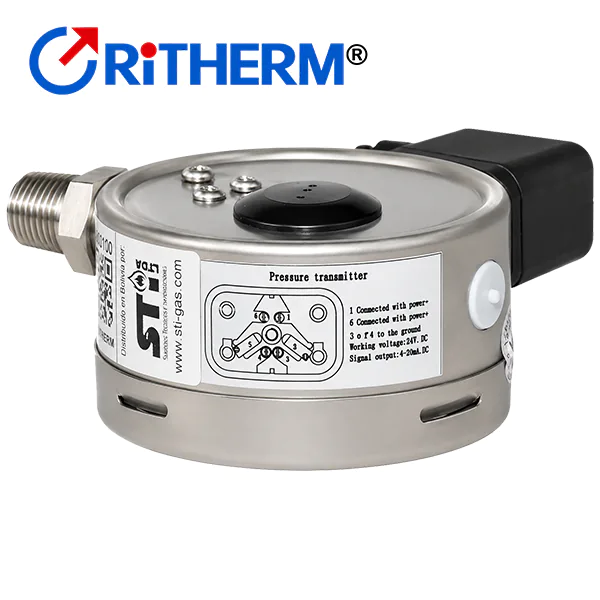

En primer lugar, la caja y la conexión son de acero inoxidable. Por eso, el equipo resiste bien la intemperie y los ambientes industriales. Asimismo, el transmisor trabaja con 10 a 30 Vdc, es decir, con la fuente de 24 Vdc de cualquier tablero de control. Por otra parte, el dial es clase 1,5 y el transmisor tiene una precisión de 0,4 %.

Aplicaciones

• puentes de regulación y medición de gas natural (PRM),
• telemetría de presión en redes de gas,
• compresores y redes de aire comprimido,
• sistemas de bombeo e hidráulica,
• plantas de procesos industriales.

Ventajas del manómetro con transmisor 4-20 mA

En concreto, el operador ve la presión en el dial sin depender de la electricidad. En cambio, la señal de 4-20 mA lleva el mismo dato a la sala de control. De este modo, un solo equipo reemplaza al manómetro y al transmisor por separado.

Por lo tanto, se ahorra una toma de presión, una válvula y horas de montaje. Además, la señal de corriente no pierde exactitud en cables largos. Por eso, sirve también en estaciones alejadas del tablero.

Recomendaciones de instalación

Primero, conviene montarlo con una válvula para manómetros, así se puede retirar sin cortar la línea. También, en líneas con vibración o golpes de presión se recomienda instalarlo con una cola de chancho. Por último, conviene elegir el rango para que la presión normal quede entre la mitad y dos tercios de la escala.

Datos técnicos del manómetro con transmisor 4-20 mA

Servicios Técnicos e Importaciones, STI Ltda es distribuidor exclusivo en Bolivia de los manómetros de la marca Ritherm.
