Manómetros de tubo Bourdon para alta presión, clase 1,6, Ritherm
Código del producto:
Manómetros de tubo Bourdon para uso comercial e industrial, son utilizados en medios a alta presión: gaseosos, secos y agresivos. Diferentes rangos de medición.

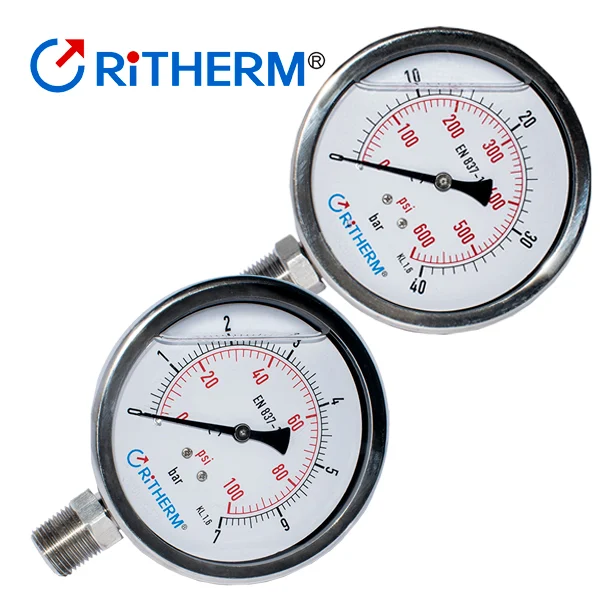

Manómetro Ritherm con relleno de glicerina y clase de precisión 1,6, en dos rangos: 0 a 7 bar y 0 a 40 bar. Tiene dial de 100 mm, conexión radial de 1/2" NPT, caja y niple de acero inoxidable y visor de vidrio, y cumple EN 837-1. Sirve para gases secos, incluso agresivos, en gas natural, laboratorio y monitoreo de filtros. El medio no debe superar 60 °C; para más temperatura o precisión existe la versión clase 1,0.
Descripción
Manómetros de tubo Bourdon para uso comercial e industrial, son utilizados en medios a alta presión: gaseosos, secos y agresivos. Estos manómetros de glicerina son fabricados según norma EN-837-1.
STI LTDA ofrece manómetros con los siguientes rangos de medición:
- 0÷7bar, cnx 1/2″ NPT (radial), dial de 100mm (4″),
- 0÷40bar, cnx 1/2″ NPT (radial), dial de 100mm (4″).
Cómo elegir entre 0÷7 y 0÷40 bar
Las dos versiones de este manómetro Ritherm solo cambian en la escala. Elija la que deje la presión normal en la zona media del dial, con margen para los picos al arrancar un compresor o abrir una válvula.
- 0÷7 bar: aire comprimido de taller, control de filtros y líneas de gas natural de media presión dentro de una planta.
- 0÷40 bar: salida de compresores de alta presión, bancos de prueba neumáticos y el lado de alta de una estación de regulación.
La clase 1,6 admite un error de hasta el 1,6 % del final de escala: poco más de una décima de bar en el de 7 bar y más de media en el de 40 bar. Para leer presiones bajas con detalle, conviene el rango menor.
Instalación
Monte el manómetro con el dial vertical y la conexión hacia abajo. Ponga antes una llave de bloqueo: así puede cambiarlo o llevarlo a calibrar sin despresurizar la línea. Otros tipos de instrumentos se comparan en la guía de manómetros y termómetros.
Preguntas frecuentes
¿Puedo conectarlo a una línea de vapor o de agua de caldera?
No directamente: el fluido que llega al instrumento no debe pasar de 60 °C. En vapor se intercala un sifón, donde el condensado retenido enfría la toma; para esos casos hay manómetros específicos.
¿Cuándo hay que calibrarlo?
Según la frecuencia que pida su sistema de calidad o la distribuidora de gas. Si con la línea vacía la aguja queda fuera del cero, o difiere de otro instrumento, llévelo a un laboratorio de calibración.
Aplicaciones
- medición de presión de gas natural,
- tecnología para laboratorio,
- medida de contenido,
- monitoreo de filtros.
Datos técnicos de los manómetros
| 0÷7 bar | 0÷40 bar | ||
|---|---|---|---|
| Tipo de conexión |
– | radial | |
| Clase de precisión |
– | 1,6 | |
| Relleno |
– | glicerina | |
| Dial | mm | 100 | |
| Conexión | – | roscada 1/2″ NPT | |
| Temperatura ambiente de operación |
°C | -20 a 60 | |
| Temperatura del medio | °C | +60 máximo | |
| Materiales |
– | Carcasa: acero inoxidable
Dial: vidrio Niple de conexión: acero inoxidable |
|
Servicios Técnicos e Importaciones, STI Ltda es distribuidor exclusivo en Bolivia de los manómetros de la marca Ritherm.
Se usa junto con
Otros modelos
Preguntas frecuentes
¿Qué rango elijo, 7 o 40 bar?
El de 7 bar para presiones de trabajo de unos 3,5 a 4,7 bar y el de 40 bar para unos 20 a 27 bar. Así la aguja trabaja en la zona media, donde la lectura es más estable.
¿Puede medir vapor o agua caliente?
No directamente: la temperatura del medio no debe pasar de 60 °C. Para vapor hay manómetros Ferrari de hasta 150 °C.
¿Qué diferencia tiene con el manómetro Ritherm clase 1,0?
El clase 1,0 es más preciso, admite medio de hasta 100 °C y tiene más rangos, de 2 a 100 bar. Este clase 1,6 es la opción para mediciones de servicio donde no se exige esa precisión.
Descargables
Certificado de calidad RITHERM ritherm-ISO-CERTIFICATE
