Colas de chancho para manómetros, Ritherm

Descripción

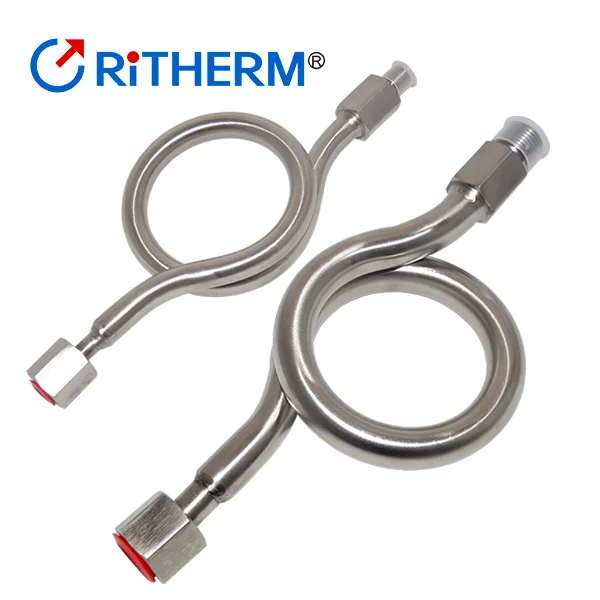

Tubo de sifón recto (cola de chancho), serie 1900.01 de la marca Ritherm, para conexión de manómetros en diferentes aplicaciones.

Indicado para reducir el golpe de ariete en manómetros sujetos a presión variable, ya que evitan desajustes que afectan a la medida de presión. Además en equipos que funcionan con vapor,  sirven para disipar calor y reducir el riesgo de deterioro de los manómetros.

Las colas de chancho de la marca Ritherm pueden ser también utilizadas en puentes de regulación y medición (PRM´s) de gas natural. La gran ventaja de estos tubos de sifón es que son de acero inoxidable por lo cual pueden ser utilizados en la gran mayoría de las aplicaciones y además de un lado vienen con tuerca loca, lo cual facilita su instalación.

Cómo elegir la medida

La cola de chancho Ritherm tiene la misma medida en sus dos extremos: macho hacia el equipo y hembra con tuerca loca hacia el manómetro. Por eso se elige según la rosca del manómetro que va a proteger.

• 1/4″ BSP: manómetros de dial chico, que suelen traer niple de 1/4″.
• 1/2″ BSP: manómetros de dial grande, de tablero o de sala de calderas, con niple de 1/2″.
• Si la toma del equipo tiene otra medida, agregue un buje reductor antes de la cola de chancho.

Con 100 bar de presión máxima de trabajo y tubo de acero inoxidable AISI 316, la misma pieza sirve del lado de baja y del lado de alta presión de un PRM.

Instalación

Enrosque primero el extremo macho en el equipo y selle esa rosca con un producto apto para el fluido. Después coloque el manómetro en la tuerca loca: como gira libre, el dial se orienta hacia el operador sin forzar la rosca ni la caja del instrumento. En un caldero, el espiral debe contener agua antes de que llegue el vapor; esa agua queda atrapada en las vueltas y es la que transmite la presión. Para montarlo sobre la caldera, consulte además la guía de calderas de vapor.

Preguntas frecuentes

¿La cola de chancho reemplaza a la llave del manómetro?

No. Amortigua los golpes de presión y aleja el calor, pero no cierra el paso. Para cambiar el manómetro sin despresurizar la línea, coloque una llave antes de la cola de chancho.

¿Puedo usarla en un puente de regulación de gas natural?

Sí, mientras la presión de la línea no supere los 100 bar.

Aplicaciones

• Industrias de gas y vapor: Para proteger manómetros en puentes de regulación y medición (PRM´S), calderas, tuberías y sistemas de vapor.
• Plantas químicas y petroquímicas: Donde los fluidos pueden alcanzar altas temperaturas.
• Aplicaciones comerciales: Sistemas de calefacción, instalaciones de gas y agua caliente.

Datos técnicos de las colas de chancho

Servicios Técnicos e Importaciones, STI Ltda es distribuidor exclusivo en Bolivia de los accesorios para manómetros de la marca Ritherm.
