Kit manómetro diferencial para filtros de gas, 0÷250 mbar, Gastech
Código del producto:
Kit de manómetro diferencial para filtros de gas de la serie Z, rango 0÷250 mbar y presión máxima de 100 bar. Incluye colector y contacto eléctrico para alarma a distancia.
Kit de manómetro diferencial Gastech que mide la caída de presión entre la entrada y la salida de los filtros de gas serie Z en puentes de regulación y medición, para saber cuándo cambiar el elemento filtrante. Mide de 0 a 250 mbar en líneas de hasta 100 bar, con dial de 63 mm en mbar y psid. Incluye el colector de montaje con conexiones de 1/4" BSP y un contacto eléctrico normalmente abierto, ajustado de fábrica a 200 mbar, para enviar una alarma a distancia.
Descripción
El kit manómetro diferencial para filtros de gas de la marca Gastech mide la caída de presión (ΔP) entre la entrada y la salida del filtro. De este modo, indica cuánto se ha saturado el elemento filtrante. Se usa en los filtros de gas de la serie Z, instalados en puentes de regulación y medición (PRM’s).
El rango de medición es de 0÷250 mbar y soporta una presión de trabajo de hasta 100 bar. Además, trae un contacto eléctrico que se activa a 200 mbar. Así, la estación puede enviar una alarma a distancia cuando el filtro necesita mantenimiento.
Qué incluye el kit
- manómetro diferencial con dial de 63 mm y doble escala (mbar y psid),

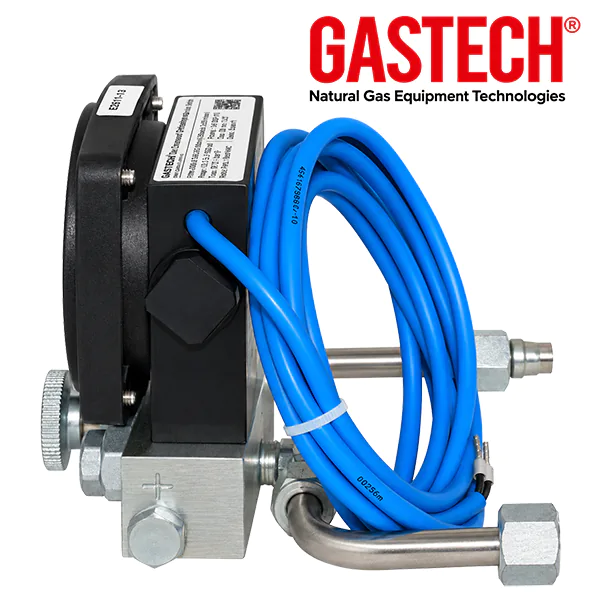

- colector de montaje con conexiones de entrada y salida de 1/4″ BSP (H),
- contacto eléctrico normalmente abierto, con cable incluido.

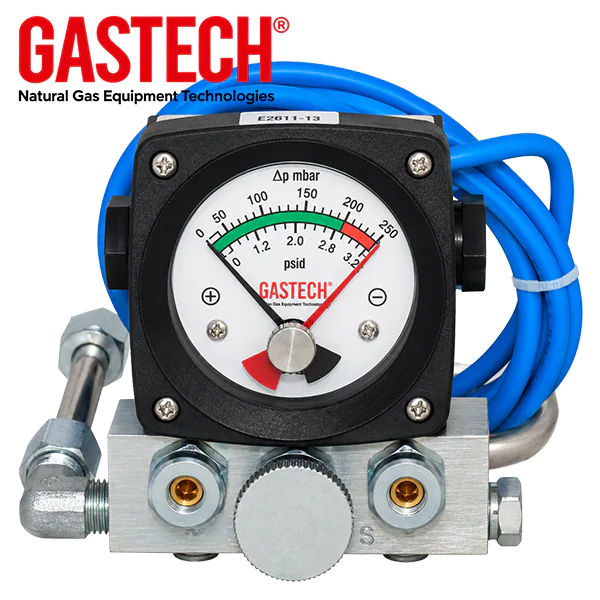

Cómo se lee el manómetro diferencial para filtros de gas
Primero, con el filtro limpio la aguja negra queda en la zona verde del dial. Luego, a medida que el elemento filtrante retiene polvo y partículas, la diferencia de presión sube. Cuando la aguja entra en la zona roja, conviene programar el cambio del elemento filtrante.
Por otro lado, la aguja roja marca el punto de ajuste del contacto. En consecuencia, el operador ve de un vistazo cuánto falta para la alarma. Por último, el signo (+) va hacia la entrada del filtro y el signo (−) hacia la salida.
Ventajas
- mide diferencias pequeñas de presión aunque la línea trabaje a alta presión,
- caja con grado de protección IP66, apta para estaciones a la intemperie,
- contacto eléctrico ajustado de fábrica, listo para conectar a la alarma o al sistema de control,
- certificación CE.

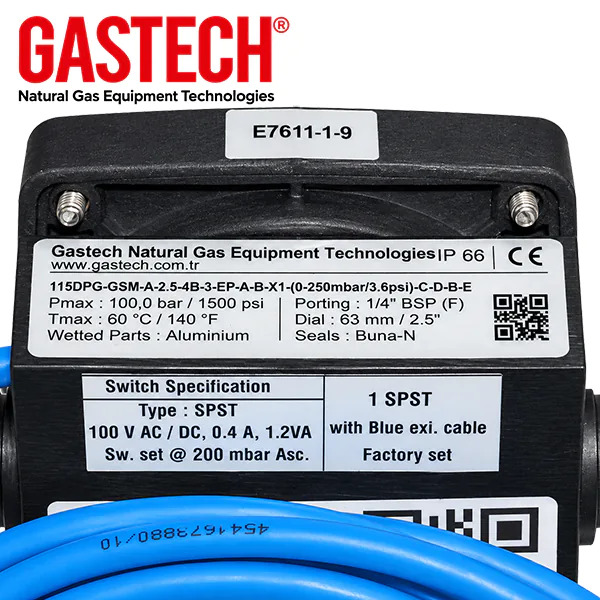

Datos técnicos del manómetro diferencial para filtros de gas
| Uso | medición de la caída de presión en filtros de gas |
| Rango de medición | 0÷250 mbar (0÷3,6 psid) |
| Presión máxima de trabajo | 100 bar (1500 psi) |
| Temperatura máxima de trabajo | 60 °C |
| Diámetro del dial | 63 mm (2,5″) |
| Conexión | 1/4″ BSP (H), entrada y salida |
| Contacto eléctrico | 1 SPST normalmente abierto, 100 Vac/Vdc, 0,4 A, 1,2 VA |
| Punto de actuación del contacto | 200 mbar en ascenso (ajuste de fábrica) |
| Materiales | partes en contacto con el gas de aluminio, sellos Buna-N (NBR) |
| Grado de protección | IP66 |
| Referencia | 115DPG-GSM-A-2.5 (0-250 mbar) |
Servicios Técnicos e Importaciones, STI Ltda es distribuidor oficial en Bolivia de los filtros y repuestos de la marca Gastech.
Se usa junto con
Preguntas frecuentes
¿Cómo se lee el manómetro diferencial?
Con el filtro limpio la aguja negra queda en la zona verde. Cuando entra en la zona roja, hay que programar el cambio del elemento filtrante. La aguja roja marca el punto de actuación del contacto de alarma.
¿Cómo se conecta al filtro?
El lado (+) va a la entrada del filtro y el (−) a la salida, mediante el colector incluido con roscas de 1/4" BSP hembra.
¿Para qué sirve el contacto eléctrico?
Se cierra cuando la caída de presión sube a 200 mbar y permite enviar una alarma al sistema de control de la estación. Es de 100 V CA/CC y 0,4 A, con cable incluido.
¿Se puede instalar a la intemperie?
Sí, la caja tiene grado de protección IP66. La temperatura máxima de trabajo es de 60 °C y tiene certificación CE.
Descargables
Certificado ISO 9001 Gastech (Inglés) GASTECH-ISO-9001-EN
