Manómetros tipo cápsula para baja presión, cnx axial, Ritherm
Código del producto:
Manómetros tipo cápsula para uso comercial e industrial, son utilizados en medios a baja presión: gaseosos, secos y no agresivos. Rango de medición 0÷400mbar, cnx axial.

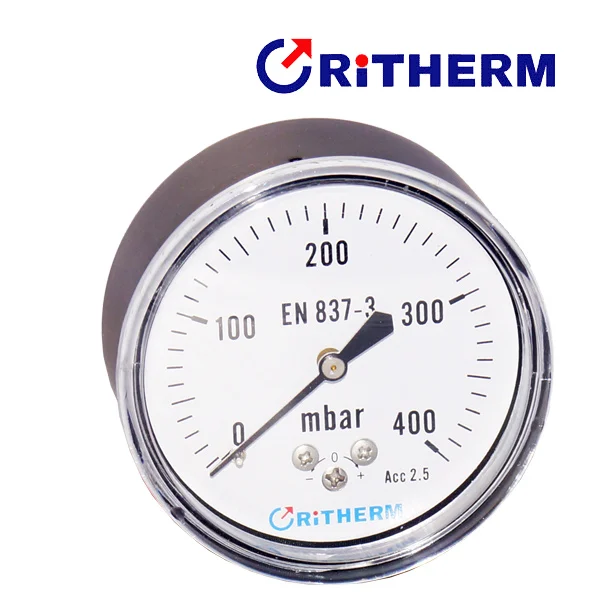

Manómetro de cápsula Ritherm de 0 a 400 mbar con conexión axial (por detrás) de 1/4" BSP, para baja presión de gases secos y no agresivos como el gas natural. Tiene dial de 63 mm, clase 2,5, caja de acero negro y visor de policarbonato, y trabaja de -20 a 60 °C. Cumple EN 837-3, trae número de serie, ajuste de cero en el frente y, a pedido, certificado de calibración de fábrica. Para conexión por abajo, elija la versión radial.
Descripción
Manómetros tipo cápsula para uso comercial e industrial, son utilizados en medios a baja presión: gaseosos, secos y no agresivos (que no atacan aleaciones de cobre).
STI LTDA ofrece manómetros con conexión axial con el siguiente rango de medición:
- 0 ÷ 400mbar, cnx 1/4″ BSP, dial de 63mm (2,5″).
Todos los manómetros tienen un número de serie único, además cumplen con la norma EN 837-3, ademas tienen ajuste de punto cero en la parte frontal del dial. A pedido del cliente proveemos los certificados de calibración de fabrica de nuestros manómetros.
Aplicaciones
El manómetro tipo cápsula Ritherm con conexión axial mide presiones bajas de gas, de 0 a 400 mbar, con el niple saliendo por detrás del dial. Esa posición deja el dial de frente cuando la toma de presión es horizontal.
- Salida lateral de reguladores de gas natural, donde el manómetro se enrosca de costado y se lee de frente.
- Tomas de presión en el frente de un equipo o de un tablero, con el dial mirando al operador.
- Rampas de gas de quemadores comerciales que trabajan con cientos de milibares.
Cómo elegir entre axial y radial
La conexión axial va en la parte trasera; la radial sale por debajo del dial. Elija la axial cuando la toma es horizontal y la radial cuando es vertical, así no necesita codos. Este modelo es de clase 2,5: su error admisible es de 10 mbar en cualquier punto de la escala. Alcanza para controlar la salida de un regulador, pero no para medir con detalle unos pocos milibares; para presiones domiciliarias tan bajas conviene la versión radial con escala de 40 o 100 mbar. Para ver el resto de la familia de instrumentos, entre a la guía de manómetros y termómetros.
Preguntas frecuentes
¿Puedo medir la presión de una garrafa de GLP?
No. Dentro de la garrafa el GLP está a varios bares y deformaría la cápsula de inmediato. Este manómetro va siempre después del regulador.
¿Qué rosca necesita la toma?
Rosca hembra de 1/4″ BSP. Si la salida del regulador es más grande, use un buje reductor de latón y selle la rosca con un producto apto para gas.
Aplicaciones
- medición de presión de gas natural,
- medicina,
- vacío,
- tecnología para laboratorio,
- medida de contenido,
- monitoreo de filtros.
Además, los manómetros Ritherm se conectan directamente a la salida de nuestros reguladores Eska Valve y Madas debido a que estos reguladores tienen dos conexiones de salida, uno para la montante o medidor de gas y la otra puede ser utilizada para instalar el manómetro.
En concreto, el manómetro usa un mecanismo de cápsula para medir la presión. Es decir, los mecanismos de cápsula están diseñados para una medición precisa de bajas presiones.
Datos técnicos de los manómetros
| 0÷400mbar | ||
|---|---|---|
| Tipo de conexión |
– | axial |
| Clase de precisión |
– | 2,5 |
| Dial | mm | 63 |
| Conexión | – | roscada 1/4″ BSP |
| Estanqueidad | – | clase IP 43 (IEC/EN 6052) |
| Temperatura ambiente de operación |
°C | -20 a 60 |
| Temperatura máxima del medio | °C | 60 |
| Materiales |
– | Carcasa: acero negro
Dial: acrílico (policarbonato) Niple de conexión: latón |
Servicios Técnicos e Importaciones, STI Ltda es distribuidor exclusivo en Bolivia de los manómetros de la marca Ritherm.
Se usa junto con
Otros modelos
Preguntas frecuentes
¿Cuándo conviene un manómetro con conexión axial?
Cuando va empotrado en un tablero o panel, o cuando la toma de presión queda de frente y el dial debe mirar al operador. Si la toma sale hacia arriba de una tubería, la conexión radial es más cómoda.
¿Qué significa clase 2,5?
Es la precisión: el error máximo es 2,5 % del fondo de escala, es decir ±10 mbar en este manómetro de 400 mbar. Si necesita más precisión, el manómetro axial marca STI es clase 1,6.
¿Se puede instalar en el regulador de gas?
Sí. Los reguladores Eska Valve y Madas que vendemos tienen dos salidas: una alimenta la montante o el medidor y la otra puede llevar el manómetro.
¿Con qué gases no se debe usar?
Con gases agresivos que atacan las aleaciones de cobre, porque el niple es de latón. Para esos casos hay manómetros con niple de acero inoxidable.
Descargables
Certificado de calidad manómetros RITHERM ritherm-ISO-CERTIFICATE
