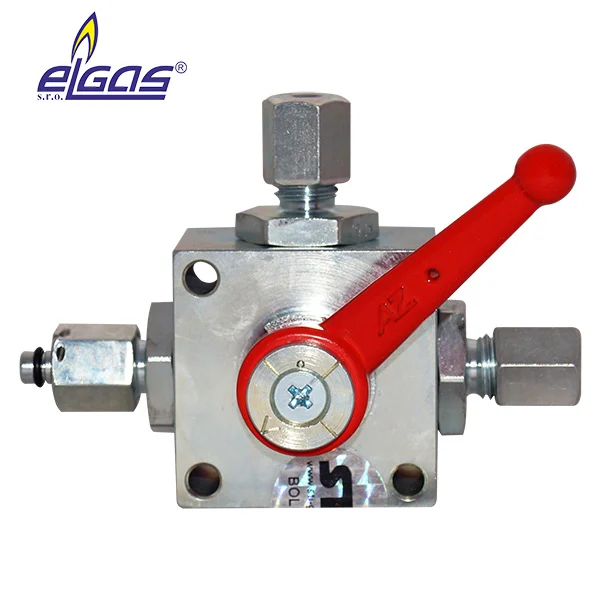

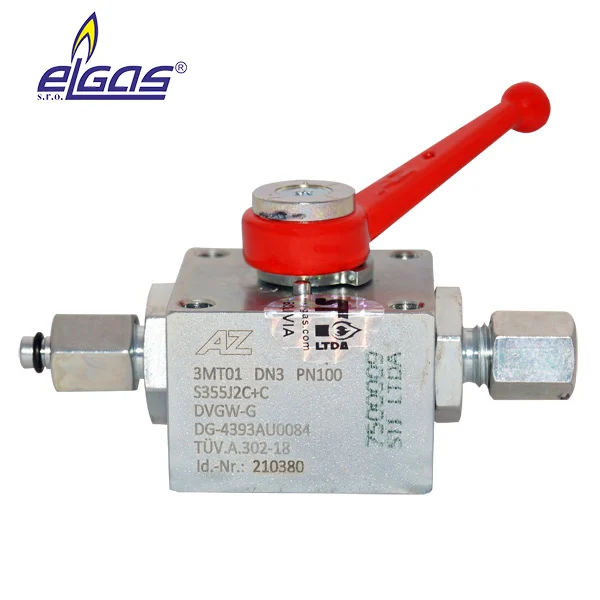

Válvula de tres vías 3MT01 (DN3, presión máxima 100 bar, conexión Ermeto M12x1,5) que se instala entre la toma de presión de la línea y el transductor del corrector de volumen. En posición normal el corrector mide la presión real; al girar la palanca se aísla el transductor y se lo conecta a un punto de prueba. Sirve para correctores Elgas miniELCOR, maxiELCOR y ELCORplus, dataloggers maxiDATCOM y computadores de flujo.
Descripción
La válvula de 3 vías 3MT01 de la marca alemana AZ Intec, para correctores de volumen Elgas es utilizado para facilitar el servicio de calibración y mantenimiento de un corrector de volumen sin deshabilitar el flujo de gas natural en un puente de regulación y medición (PRM), es compatible con los dispositivos de la marca Elgas como ser correctores de volumen (miniELCOR, maxiELCOR, ELCORplus) y dataloggers (maxiDATCOM).
La válvula se instala entre la toma de presión de la línea y el transductor del corrector. En posición normal comunica las dos, de modo que el equipo mide la presión real. En cambio, al girar la palanca se aísla el transductor y se lo conecta a un punto de prueba.
Por eso el técnico puede verificar o calibrar el transductor con un patrón, sin cortar el gas ni parar el consumo del cliente. Asimismo, esa posición sirve para purgar la toma cuando se acumula condensado. Por lo tanto, el mismo accesorio cubre la calibración y el mantenimiento de rutina.
Por ejemplo, se usa para tomar presión sin cortar el servicio. Es decir, la palanca deja pasar el gas al corrector o al manómetro según la posición. Del mismo modo, permite purgar la línea antes de conectar el instrumento. Por lo tanto, evita tener que despresurizar toda la instalación para una lectura.
Datos técnicos de la válvula de 3 vías
| Uso |
correctores de volumen de gas (miniELCOR, maxiELCOR, ELCORplus), computadores de flujo, dataloggers (maxiDATCOM), etc |
| Diámetro nominal |
DN3 |
| Presión máxima de trabajo |
100bar |
| Conexión | Ermeto M12x1,5 |
Servicios Técnicos e Importaciones, STI Ltda es distribuidor exclusivo en Bolivia de los correctores de volumen y accesorios de la marca Elgas.
Se usa junto con
Preguntas frecuentes
¿Para qué sirve la válvula de tres vías en un PRM?
Permite calibrar o verificar el transductor de presión del corrector con un patrón sin cortar el gas ni parar el consumo del cliente.
¿Sirve también para purgar la toma de presión?
Sí. La misma posición de prueba se usa para purgar el condensado acumulado en la toma antes de conectar un instrumento, sin despresurizar toda la instalación.
¿Qué presión soporta y cómo se conecta?
Hasta 100 bar (PN100). Es DN3 y se conecta con rosca Ermeto M12x1,5, la misma del transductor interno KP 070 de Elgas.
¿Es compatible con correctores de otras marcas?
Está indicada para correctores y dataloggers Elgas y para computadores de flujo con conexión Ermeto M12x1,5. Si su equipo es de otra marca, envíenos el modelo para confirmarlo.
Descargables
Ficha técnica 3MT01 (Inglés) 3MT01-Ficha-Técnica (EN)
