Válvulas de alivio A28H-16C para vapor, DKV Valve
Código del producto:
Válvulas de alivio para vapor, aire, agua, etc. Modelo A28H-16C. Están fabricadas con materiales de alta resistencia, capaces de soportar condiciones exigentes como presiones elevadas y golpes térmicos, ideal para todo tipo de aplicaciones industriales.
Válvula de alivio (de seguridad) DKV Valve A28H-16C para calderas de vapor y equipos con aire o agua a presión. Se abre sola cuando la presión supera el valor de ajuste, descarga el exceso y vuelve a cerrar cuando la presión baja. Viene ajustada de fábrica a 7 bar y se puede ajustar hasta 10 bar; soporta 16 bar y 235 °C. Hay cuatro medidas, con entrada macho y salida hembra BSP: 3/4" x 1", 1" x 1 1/4", 1 1/2" x 2" y 2" x 3".
Descripción
Las válvulas de alivio modelo A28H-16C, de la reconocida marca DKV Valve están diseñadas para brindar protección confiable contra sobrepresión en equipos presurizados que operan con diversos medios, tales como vapor, aire, agua, entre otros.

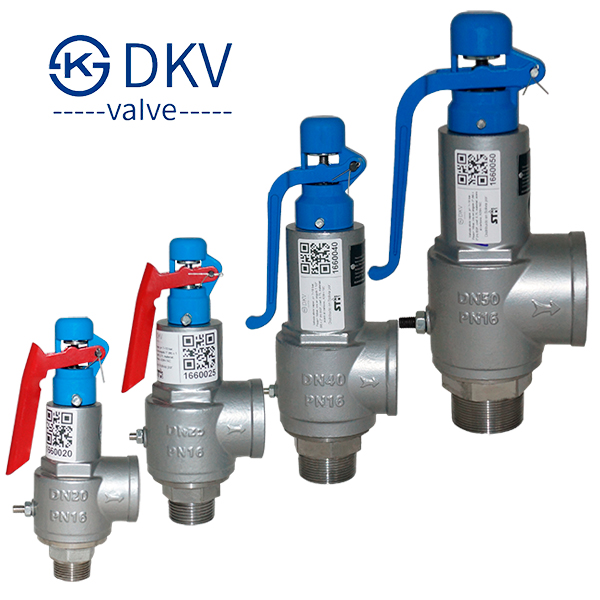

Cuando la presión del medio excede el límite permitido, la válvula de seguridad se abre automáticamente y descarga el fluido de forma continua, evitando daños por presión excesiva. Una vez que la presión desciende por debajo del valor de ajuste, el dispositivo se cierra también de manera automática, restableciendo las condiciones normales de operación. STI Ltda ofrece los siguientes tamaños:

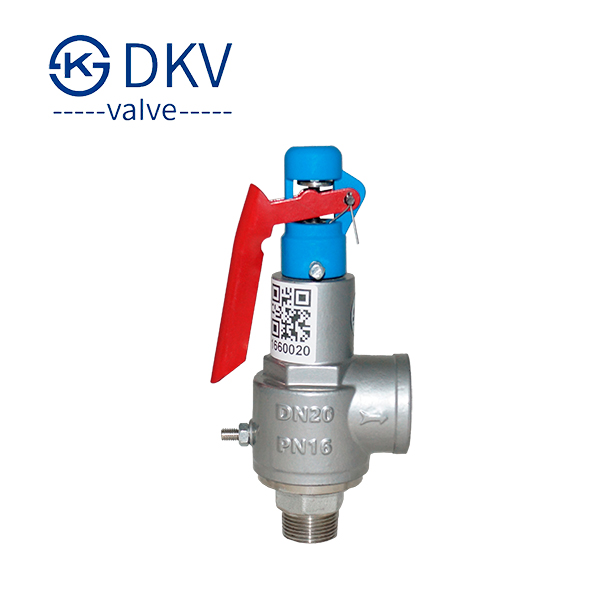

- 3/4″ (M) x 1″ (H), rosca BSP,

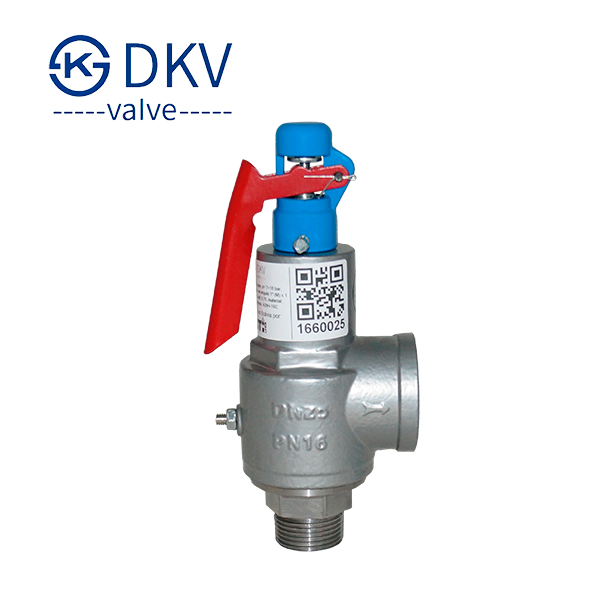

- 1″ (M) x 1 1/4″ (H), rosca BSP

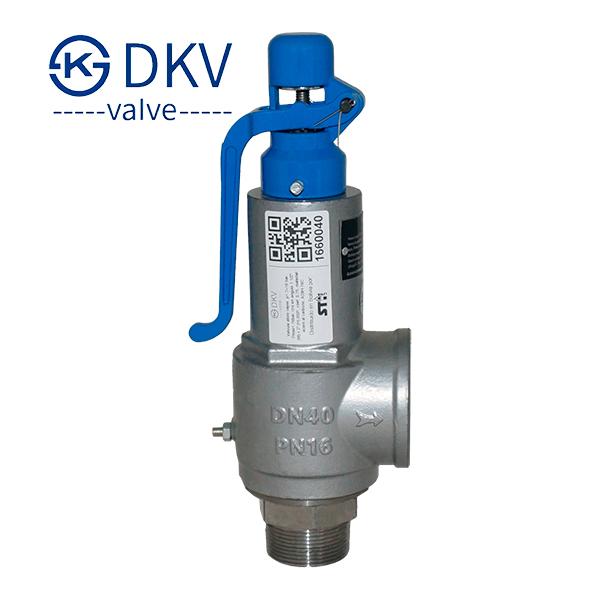

- 1 1/2″ (M) x 2″ (H), rosca BSP

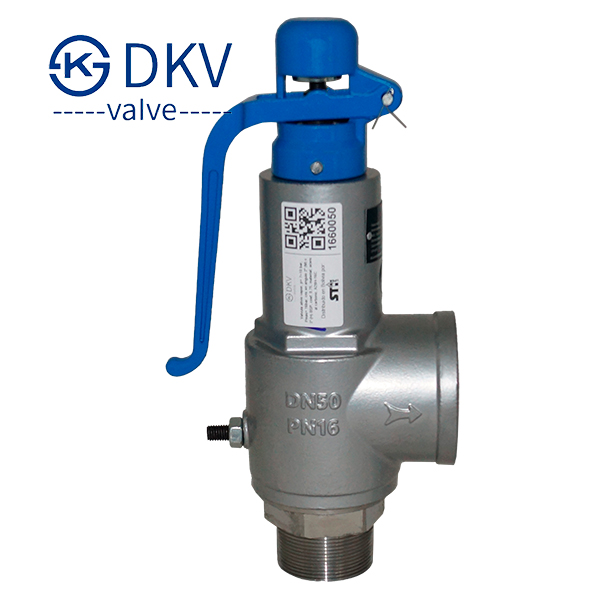

- 2″ (M) x 3″ (H), rosca BSP.
Esta válvula está fabricada con materiales de alta resistencia, capaces de soportar condiciones exigentes como presiones elevadas y golpes térmicos. Su diseño robusto garantiza una larga vida útil, incluso en entornos industriales severos.
Gracias a su buena conductividad térmica, permite una rápida disipación del calor, lo que contribuye a mantener la estabilidad operativa del sistema y a prolongar la vida útil del resorte y los componentes internos.
Datos técnicos de las válvulas de alivio
| A28H-16C | ||||||
|---|---|---|---|---|---|---|
| Aplicaciones | – | vapor, aire, agua, etc | ||||
| Rango de presión de ajuste | bar | 7 ÷ 10 | ||||
| Presión seteada de fábrica | bar | 7 | ||||
| Presión máxima de trabajo |
bar | 16 | ||||
| Temperatura máxima de trabajo | °C | 235 | ||||
| Conexión roscada |
– | 3/4″ (M) x 1″ (H) – BSP | 1″ (M) x 1 1/4″ (H) – BSP | 1 1/2″ (M) x 2″ (H) – BSP | 2″ (M) x 3″ (H) – BSP | |
| Diámetro nominal |
– | DN20 | DN25 | DN40 | DN50 | |
| Diámetro de orificio |
mm | 18 | 22 | 38 | 38 | |
| Coeficiente de descarga |
– | 0,75 | ||||
| Altura de elevación |
mm | 4,5 | 5,5 | 9,5 | 9,5 | |
| Material cuerpo |
– | cuerpo: HT200
boquilla: C35 anillo de ajuste, disco, vástago: 2Cr13 resorte: 50CrVA tornillo de ajuste: C45 tapa: ZG200-400 Sello: D507 |
||||
| Peso |
kg | 1,05 | 1,6 | 3,5 | 5,2 | |
Servicios Técnicos e Importaciones, STI Ltda es distribuidor exclusivo en Bolivia de las válvulas de la marca DKV Valve.
Preguntas frecuentes
¿Qué medida de válvula de alivio necesito?
La entrada debe coincidir con la toma de seguridad de su equipo (DN20, DN25, DN40 o DN50) y la capacidad de descarga debe cubrir la producción de vapor de la caldera. Envíenos los datos de su caldera y le ayudamos a elegir.
¿A qué presión abre?
Sale de fábrica ajustada a 7 bar y se puede ajustar entre 7 y 10 bar. Debe quedar por debajo de la presión máxima admisible de la caldera o del tanque.
¿Por qué la salida es más grande que la entrada?
Porque al abrir, el vapor o el aire se expande; la salida mayor, por ejemplo 1" en la válvula de 3/4", evita que la descarga se frene.
¿Cómo se instala?
En posición vertical, directamente sobre la toma de la caldera o del recipiente, sin válvulas de corte entre ambos, y con la descarga dirigida a un lugar seguro.
