Válvulas compactas de gas SNT-700L3, Sinopts
Código del producto:
Válvula compacta de gas multifunción con seguridad termoeléctrica, modelo SNT-700L3 (equivalente a 710 MINISIT). Para gas natural y GLP. Uso en hornos, etc.

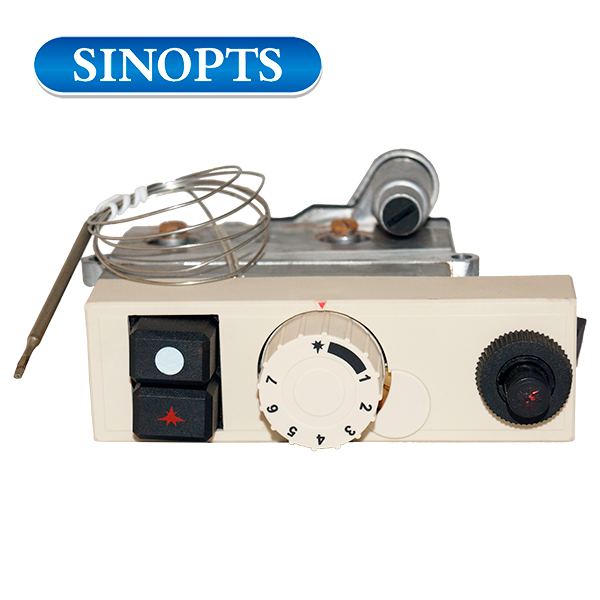

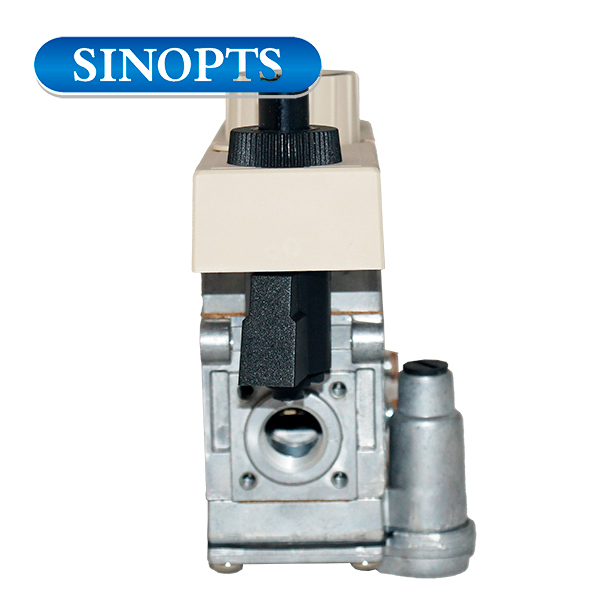

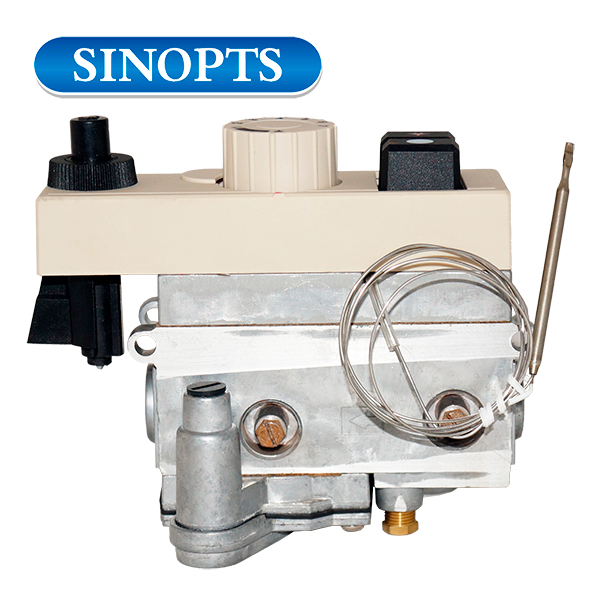

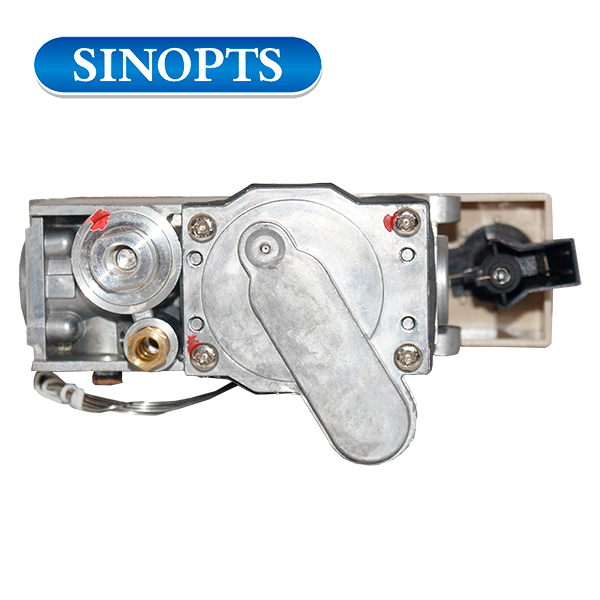

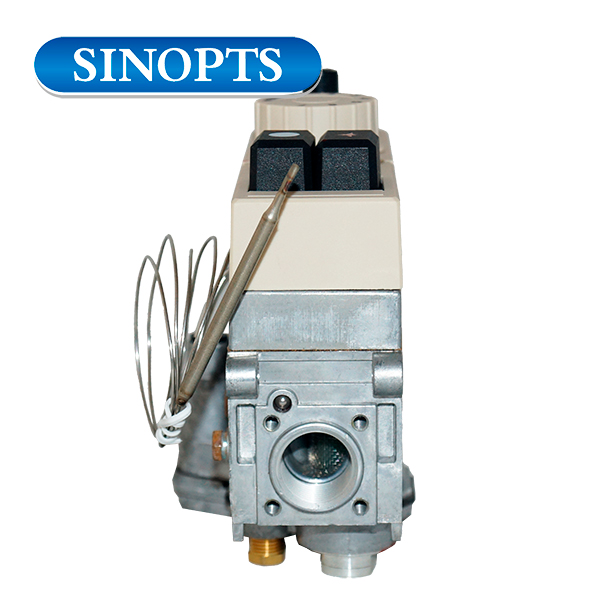

La Sinopts SNT-700L3 es una válvula compacta multifunción para hornos y otros equipos a gas natural o GLP que trabajan a temperaturas altas: su termostato regula de 100 a 340 °C. Combina encendedor piezoeléctrico, seguridad termoeléctrica con termocupla, regulador de presión de salida de 3 a 18 mbar y ajuste del caudal al piloto. Tiene conexión de 1/2" x 3/8", caudal máximo de 5 m³/h y salidas M9x1 a termocupla y M10x1 a piloto. Es equivalente a la 710 Minisit.
Descripción
Válvula compacta de gas multifunción con seguridad termoeléctrica, modelo SNT-700L3 (eq. a 710 MINISIT) para gas natural y GLP, de la marca Sinopts.
Control multifuncional para uso en diferentes equipos de gas – hornos, calderas, estufas, calentadores de baño de acumulación, etc. Este dispositivo combina una válvula de seguridad piloto, un encendedor piezoeléctrico, regulación principal de gas y un control principal de gas.
STI Ltda ofrece el siguiente modelo:
- SNT-700L3 (eq. a 710 MINISIT), T= 100÷340°C, cnx 1/2″ x 3/8″ (H).
Cómo seleccionar e instalar la válvula SNT-700L3
En primer lugar, confirme que el equipo funcione con gas natural o GLP. Luego, compare las conexiones y las condiciones de trabajo con los datos técnicos de la válvula.
Además, verifique la compatibilidad con el sistema de seguridad termoeléctrica y el quemador piloto. De este modo, cada función podrá operar según el diseño del aparato.
La instalación y el ajuste deben ser realizados por personal calificado. Asimismo, se deben respetar las instrucciones y las normas aplicables al equipo.
Finalmente, compruebe la estanqueidad antes de poner el aparato en servicio. Así, será posible detectar y corregir cualquier fuga de manera segura.
Características de la válvula SNT-700L3
- dispositivo de seguridad termoeléctrica,
- encendedor piezoeléctrico incorporado,
- dispositivo de apagado dotado de seguridad contra falsas maniobras (INTERLOCK),
- regulador de temperatura de tipo combinado, con mínimo“todo-nada” y acción proporcional (modulante) del mínimo al máximo,
- posibilidad de regular el caudal de gas al quemador piloto,
- regulador de caudal de gas.
Instalación
La válvula SNT-700L3 cumple con las normas de seguridad vigentes. De todas formas al montarlo hay que verificar que cumpla las normas específicas de cada aparato donde se instala. En especial es necesario verificar que se cumplan los requisitos en relación a la clase de dispositivo de detección de la llama, y si existe, del regulador de presión. Todas las operaciones relativas a la instalación, ajuste y regulación serán realizadas sólo por personal cualificado conforme a las características específicas del aparato que utiliza estos dispositivos. La válvula no es apta para el funcionamiento a la intemperie.
Ventajas de las válvulas compactas
- amplio rango de temperatura,
- tomas de presión en entrada y salida,
- se puede montar en cualquier posición.
Datos técnicos de las válvulas compactas
| SNT-700L3 | |||
|---|---|---|---|
| Caudal máximo |
m3/h | 5 | |
| Conexión de gas |
roscada | 1/2″ x 3/8″ | |
| Presión máxima de entrada P1 |
mbar | 50 | |
| Salida a termocupla | – | M9x1 | |
| Salida a piloto | – | M10x1 | |
| Combustible | – | gas natural / GLP | |
| Regulador de presión |
– | SI | |
| Rango de ajuste presión de salida |
mbar | 3÷18 | |
| Rango de ajuste temperatura |
°C | de 100 a 340 | |
| Temperatura de operación | °C | de 0 a 80 | |
| Referencia | – | SNT-700L3 | |
Servicios Técnicos e Importaciones, STI Ltda es distribuidor en Bolivia de los accesorios de la marca Sinopts, además ofrece otros repuestos dedicados y exclusivos para combustión.
Se usa junto con
Otros modelos
Preguntas frecuentes
¿La SNT-700L3 sirve para mi horno?
Sirve si el horno funciona con termocupla y llama piloto, a gas natural o GLP, y necesita regular entre 100 y 340 °C. Compare también la conexión de 1/2" x 3/8" y que el consumo no pase de 5 m³/h.
¿Para qué sirve el encendedor piezoeléctrico?
Permite encender el piloto con el pulsador de la propia válvula, sin fósforos ni encendedor aparte. Es la principal diferencia con la SNT-700L2, que no lo trae.
¿Cómo regula la temperatura el termostato?
Entre el máximo y el mínimo modula la llama de forma proporcional; al llegar al mínimo trabaja en todo o nada. Así la temperatura del horno se mantiene pareja.
¿Qué hay que revisar después de instalarla?
La estanqueidad de todas las uniones antes de poner el equipo en servicio. La instalación y el ajuste los debe hacer personal calificado, y la válvula no debe quedar a la intemperie.
