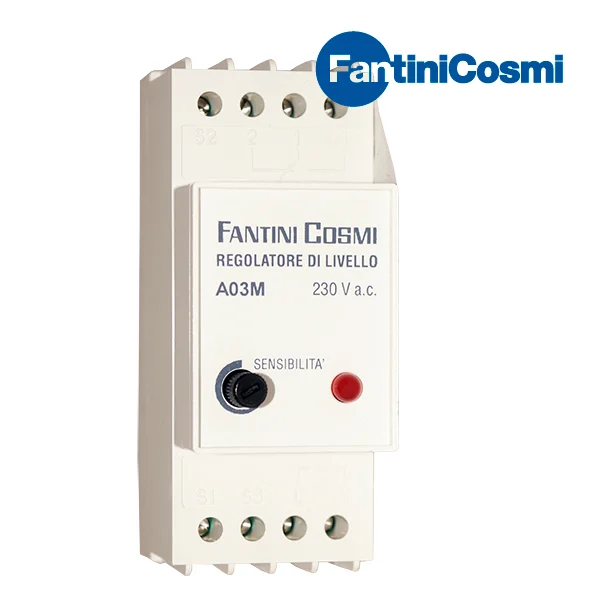

Controladores de nivel electrónico A03-M, Fantini Cosmi

Código del producto: 3700224

Controlador electrónico de nivel A03-M Fantini Cosmi, diseñado para líquidos conductivos en bombas, tanques y generadores de vapor. Garantiza seguridad y precisión en aplicaciones industriales de control de nivel.

En resumen

Relé de control de nivel Fantini Cosmi A03-M para líquidos conductivos como el agua: con sondas de electrodo comanda bombas en el llenado o vaciado de tanques, autoclaves y generadores de vapor. Tiene salida por relé SPDT de 5 A a 230 V con contactos libres de tensión, sensibilidad ajustable de 2 a 20 kΩ según la conductividad del líquido y admite hasta 800 m de cable hasta las sondas. Se monta en riel DIN de 35 mm; las sondas EA18 o EA20 se piden aparte.

Descripción

Controladores electrónicos de nivel, modelo A03-M de la marca italiana Fantini Cosmi para control y regulación de líquidos conductivos. Producto adecuado para bombas de autoclave, generadores de vapor, llenado y vaciado de tanques, y aplicaciones de proceso industrial.

STI Ltda ofrece el siguiente modelo de controlador de nivel:

  • A03-M, controlador electrónico de nivel con sondas para líquidos conductivos.

Aplicaciones

El controlador de nivel electrónico A03-M de Fantini Cosmi recibe la señal de las sondas colocadas en el depósito y, con su relé, pone en marcha o detiene una bomba, o abre una electroválvula de llenado. Funciona con líquidos que conducen la corriente, como el agua potable, de pozo o de lluvia.

  • Reposición del agua de alimentación en calderas y generadores de vapor.
  • Llenado de tanques elevados y cisternas desde un pozo.
  • Vaciado de cámaras de bombeo y fosas de aguas servidas.

Instalación

El A03-M se alimenta con 230 Vac y se monta en el riel DIN de un tablero. Su carcasa es IP20: en una sala húmeda, colóquelo dentro de la caja estanca UA03Y. Trabaja con tres electrodos: dos marcan el nivel alto y el bajo, y el tercero, el más largo, da la referencia cuando el depósito no es metálico. En pozos y reservorios se usan las sondas con lastre de PVC EA19 o EA21; en depósitos con presión o agua caliente, la EA18 o la EA20. Ajuste la perilla de sensibilidad según el líquido. Para ubicar este control junto a los demás equipos, revise qué lleva una sala de calderas de vapor.

Preguntas frecuentes

¿El relé puede arrancar la bomba directamente?

Sus contactos admiten 5 A a 230 V con carga resistiva. Un motor pide más corriente al arrancar, así que lo usual es que el A03-M comande la bobina de un contactor y este mueva la bomba.

¿A qué distancia puede quedar el tablero?

El cable entre las sondas y el controlador puede medir hasta 800 m.

Características

  • Uso previsto: control y monitoreo de nivel en líquidos conductivos.
  • Función de control de llenado o vaciado seleccionable según conexión de sondas.
  • Carcasa modular de termoplástico a prueba de golpes, apta para instalaciones contiguas.
  • Relé electromecánico SPDT de conmutación, contactos libres de tensión.
  • Capacidad de contactos: 5 A a 230 V AC-1.
  • Montaje en riel DIN 35 mm (EN 50022-3 / DIN 46277-3) o placas para montaje superficial.
  • Rearme automático del relé de salida.
  • Sensibilidad ajustable según conductividad del fluido.
  • Accesorios compatibles: caja estanca UA03Y (IP65) y sondas EA18, EA19, EA20, EA21.

Datos técnicos del controlador A03-M

A03-M
Tensión entre electrodos V~ 8
Rango de detección (ajustable) kΩ 2÷20
Longitud máxima de cable m 800
Aislamiento del cable V~ 600
Resistencia de aislamiento MΩ 100
Rigidez dieléctrica V~ 1500 (1 min)
Tipo de salida – Relé electromecánico SPDT
Potencia de contactos – 5 A a 230 V AC-1
Fijación – Riel DIN 35 mm o placas

Servicios Técnicos e Importaciones, STI Ltda es distribuidor en Bolivia de los controladores de nivel y presostatos Fantini Cosmi.

Se usa junto con

Otros modelos

Preguntas frecuentes

¿Sirve para controlar el llenado y el vaciado?

Sí. La función de llenado o de vaciado se elige según cómo se conecten las sondas, y el relé arranca o para la bomba en cada caso. El rearme del relé es automático.

¿Funciona con cualquier líquido?

Solo con líquidos que conducen la electricidad, como el agua de red o el agua de caldera. No sirve para aceite, diésel ni agua desmineralizada, que casi no conducen.

¿Qué sondas necesito?

Fantini Cosmi indica como compatibles las sondas portaelectrodos EA18 (10 bar, 160 °C), EA19, EA20 (35 bar, 250 °C) y EA21. Elija la sonda según la presión y la temperatura del depósito.

¿Se puede instalar fuera de un tablero?

Sí, dentro de la caja estanca UA03Y, que le da protección IP65. Sin esa caja se monta en riel DIN o sobre placa dentro de un tablero.

Descargables

pdf Ficha técnica controlador de nivel A03-M (Inglés) A03-M-technical-data-EN

pdf Manual de instrucciones controlador de nivel A03-M (Español) A03-M-manual-ES
