Electrodo de nivel de agua con sonda portaelectrodos, Shengtian

Código del producto: 8100110

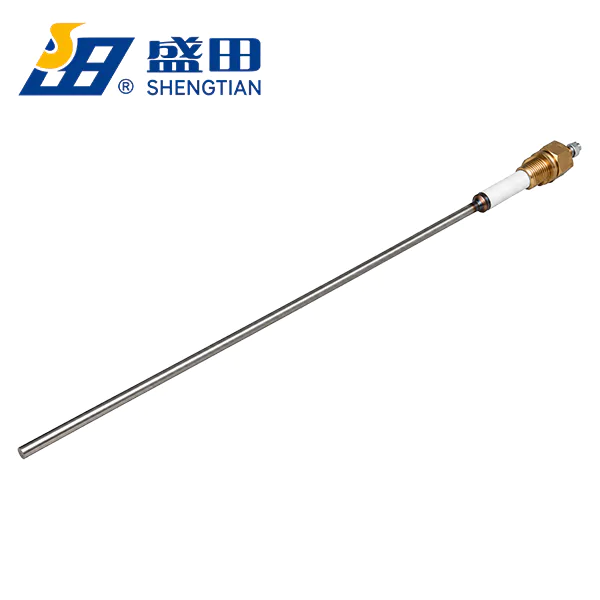

Electrodo de nivel de agua de acero inoxidable AISI 303 (5 x 330 mm) con sonda portaelectrodos de 3/8″ (M), para el control de nivel en calderas de vapor. Marca Shengtian.

En resumen

Electrodo de nivel de agua Shengtian para calderas de vapor: una varilla de acero inoxidable AISI 303 de 5 x 330 mm armada en su sonda portaelectrodos de latón con rosca de 3/8" macho, lista para instalar. Cuando el agua toca la punta cierra el circuito con el cuerpo de la caldera, y el control de nivel arranca o para la bomba o corta el quemador por bajo nivel. Es repuesto de las calderas Shengtian y trabaja con controladores como el A03-M.

Descripción

El electrodo de nivel de agua de la marca Shengtian detecta la altura del agua dentro de las calderas de vapor. Consiste en una varilla de acero inoxidable AISI 303 de 5 mm de diámetro y 330 mm de largo. Además, viene armado en su sonda portaelectrodos con rosca de 3/8″ macho, listo para instalar.

Este repuesto forma parte de los accesorios para calderas de vapor y de la línea de control de nivel que ofrecemos.

STI LTDA entrega el conjunto completo:

  • electrodo de varilla de acero inoxidable AISI 303, 5 x 330 mm,

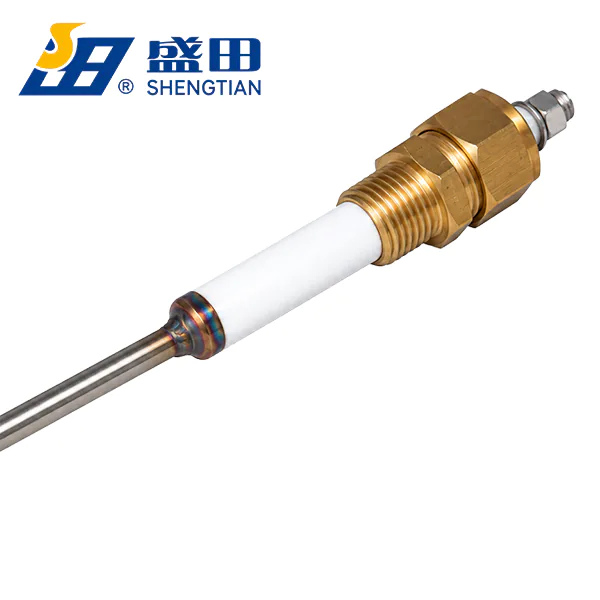

  • sonda portaelectrodos con cuerpo de latón y aislante,
  • conexión roscada de 3/8″ macho al cuerpo de la caldera,
  • borne superior con tuerca para el cable del control de nivel.

Cómo funciona el electrodo de nivel de agua

El agua de la caldera conduce la electricidad. Por eso, cuando el agua toca la punta del electrodo, se cierra un circuito entre la varilla y el cuerpo de la caldera. Así, el control de nivel recibe la señal y sabe que el agua llegó a esa altura. En cambio, si el agua baja, el circuito se abre y el control actúa.

De este modo, el electrodo sirve para arrancar y parar la bomba de alimentación. También sirve para cortar el quemador por bajo nivel de agua, que es la protección más importante de una caldera de vapor. Por ejemplo, se usa con controladores electrónicos como el A03-M de Fantini Cosmi.

Instalación y mantenimiento

Primero, la sonda se enrosca en la toma de 3/8″ de la caldera o de la botella de nivel. Luego, la varilla se ajusta al largo necesario, porque la punta marca el nivel que se quiere detectar. Después, se conecta el cable del control al borne superior.

Asimismo, conviene limpiar la varilla en cada mantenimiento. Las incrustaciones y el lodo pueden dar una señal falsa. Por último, se recomienda comprobar el nivel con el indicador de nivel con tubo de vidrio, que sirve de respaldo visual.

Datos técnicos del electrodo de nivel

Uso – control de nivel de agua en calderas de vapor
Material del electrodo – acero inoxidable AISI 303
Diámetro del electrodo mm 5
Longitud del electrodo mm 330
Conexión – 3/8″ (M)
Sonda portaelectrodos – incluida, cuerpo de latón
Referencia – D058

Servicios Técnicos e Importaciones, STI Ltda es distribuidor exclusivo en Bolivia de las calderas de vapor y sus accesorios de la marca Shengtian. Además posee en su stock accesorios de recambio y repuestos para todos los equipos que ofrece.

Se usa junto con

Otros modelos

Preguntas frecuentes

¿Se puede cortar la varilla?

Sí. La varilla se ajusta al largo necesario, porque su punta marca el nivel que se quiere detectar. Mida bien antes de cortar: una varilla más corta detecta un nivel más alto.

¿Por qué el control de nivel da señales falsas?

Casi siempre por incrustaciones o lodo en la varilla. Límpiela en cada mantenimiento y compruebe el nivel con el indicador de tubo de vidrio.

¿Qué incluye el electrodo?

La varilla de 5 x 330 mm, la sonda portaelectrodos con cuerpo de latón y aislante, la rosca de 3/8" macho y el borne superior con tuerca para el cable del control.

¿Sirve para calderas de otras marcas?

Puede servir si la toma es de 3/8" y el control de nivel trabaja por conductividad. Indíquenos la marca y el modelo de su caldera para confirmarlo.
