Indicador de nivel de agua con tubo de vidrio 3/8″, Shengtian
Código del producto:
Indicador de nivel de agua completo para calderas de vapor: tubo de vidrio de 10 mm, protector, 2 válvulas con perilla y llave de purga. Conexión 3/8″ BSP, marca Shengtian.
Indicador de nivel de agua Shengtian para calderas de vapor, completo y listo para instalar: tubo de vidrio de 10 mm, protector metálico, dos válvulas con perilla y llave de purga de 1/4" con espiga. Se conecta con rosca de 3/8" BSP a la zona de agua y a la de vapor, con unos 215 mm entre centros, y es PN10. Permite ver el nivel real aunque falle el control electrónico y comprobar que la bomba arranca y para a tiempo.
Descripción
El indicador de nivel de agua con tubo de vidrio de la marca Shengtian muestra a simple vista cuánta agua hay dentro de la caldera. Para ello, se monta en el costado del equipo y se conecta a la zona de agua y a la zona de vapor. Así, el agua sube por el tubo hasta la misma altura que tiene dentro del cuerpo.
Además, forma parte de los repuestos para calderas de vapor que ofrecemos.

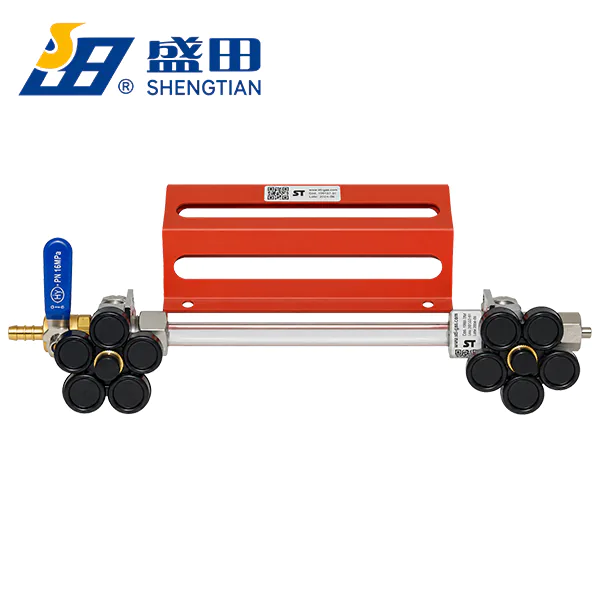

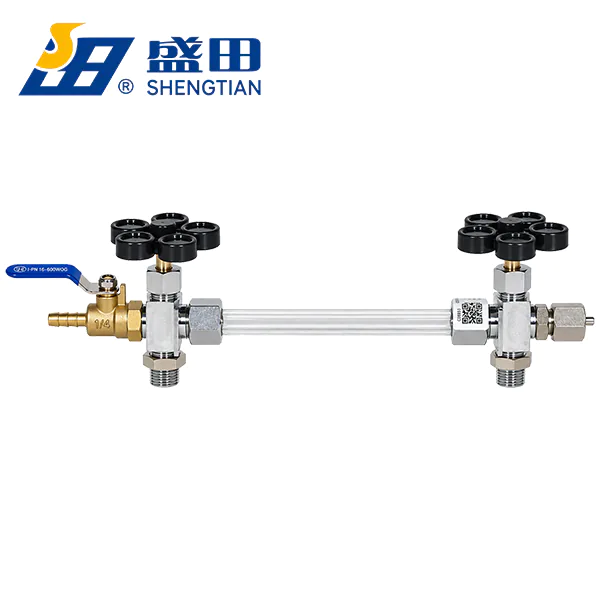

STI LTDA entrega el indicador completo, listo para instalar:
- tubo de vidrio de 10 mm de diámetro,
- protector metálico para el tubo,
- kit de 2 válvulas con perilla, una en cada conexión,
- llave de purga de 1/4″ con palanca y espiga para manguera.
Para qué sirve el indicador de nivel de agua con tubo de vidrio
En una caldera de vapor, trabajar con poca agua es el riesgo más serio. Por eso, el operador debe poder ver el nivel en todo momento, aunque falle el control electrónico. De este modo, el indicador de vidrio funciona como respaldo visual de los controles de nivel. Por otro lado, permite comprobar que la bomba de alimentación arranca y para en los niveles correctos.
Uso y mantenimiento
Primero, las dos válvulas con perilla permiten aislar el tubo de la caldera. Luego, se puede cambiar el vidrio sin vaciar el equipo. Asimismo, la llave de purga sirve para limpiar el tubo y sacar los sedimentos. Por eso, conviene purgarlo con frecuencia, porque un tubo sucio puede marcar un nivel falso. Por último, el protector evita golpes al vidrio y cuida al operador si el tubo se rompe.
Datos técnicos del indicador de nivel
| Conexión al equipo | – | roscada 3/8″ BSP |
| Distancia entre centros de conexiones | mm | 215 (aprox.) |
| Diámetro del tubo de vidrio | mm | 10 |
| Presión nominal | – | PN10 |
| Válvulas | – | 2x válvula con perilla |
| Purga | – | llave de bola 1/4″ con palanca y espiga |
| Protector del tubo | – | incluido |
Servicios Técnicos e Importaciones, STI Ltda es distribuidor exclusivo en Bolivia de las calderas de vapor y sus accesorios de la marca Shengtian. Además posee en su stock accesorios de recambio y repuestos para todos los equipos que ofrece.
Se usa junto con
Preguntas frecuentes
¿Cómo sé si sirve para mi caldera?
Revise dos medidas: la rosca de las conexiones, de 3/8" BSP, y la distancia entre centros, de aproximadamente 215 mm. Si su caldera tiene otras medidas, consúltenos.
¿Se puede cambiar el vidrio sin vaciar la caldera?
Sí. Cierre las dos válvulas con perilla para aislar el tubo, abra la purga y cambie el vidrio sin vaciar el equipo. Hágalo con la caldera sin presión.
¿Cada cuánto se purga el indicador?
Con frecuencia, según la calidad del agua, porque los sedimentos dentro del tubo pueden mostrar un nivel falso. La purga de 1/4" tiene espiga para conectar una manguera de desagüe.
¿Para qué sirve el protector?
Evita golpes al vidrio y protege al operador si el tubo se rompe con la caldera en funcionamiento.
