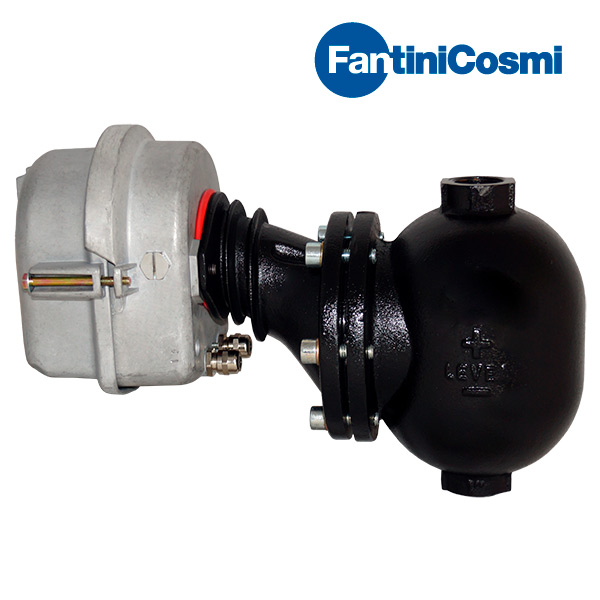

Controlador de nivel con bola flotante A42, Fantini Cosmi
Código del producto:
Controlador de nivel mecánico con bola flotante Fantini Cosmi A42, para calderas de vapor, autoclaves y tanques a presión. Trabaja hasta 16 bar y 200 °C, con conexión de 1″ y contacto de 5 (2) A a 250 Vac.
Controlador de nivel mecánico Fantini Cosmi A42 para calderas de vapor, autoclaves y tanques a presión. Un flotador de bola de acero inoxidable acciona dos bulbos de mercurio: uno arranca y para la bomba de alimentación y el otro apaga el quemador y da la alarma cuando el agua llega al nivel peligroso. Trabaja hasta 16 bar y 200 °C, se instala por fuera de la caldera con conexión de 1" BSP hembra y tiene un diferencial de nivel regulable de 25 a 50 mm.
Descripción
El controlador de nivel con bola flotante A42 es un equipo mecánico de la marca italiana Fantini Cosmi. Sirve para vigilar el nivel de líquido en generadores de vapor, autoclaves y tanques a presión. Además, comanda la bomba de alimentación y corta el quemador cuando el nivel baja al punto peligroso.
Cómo funciona
Un flotador de bola de acero inoxidable sigue el nivel del líquido. Luego, su vástago mueve un fuelle de acero inoxidable, y ese fuelle acciona dos bulbos de mercurio. En concreto, un bulbo comanda la bomba y el otro, que es doble, comanda el quemador y la alarma de nivel mínimo.
Así el equipo trabaja en tres posiciones. Con nivel alto, la bomba para y el quemador sigue encendido. En cambio, con nivel bajo la bomba arranca y el quemador continúa. Por último, si el nivel llega al punto peligroso, la bomba sigue trabajando pero el quemador se apaga.
Construcción
- Cuerpo de fundición de alta densidad, con ejecución blindada.
- Flotador de bola de acero inoxidable, protegido dentro del cuerpo.

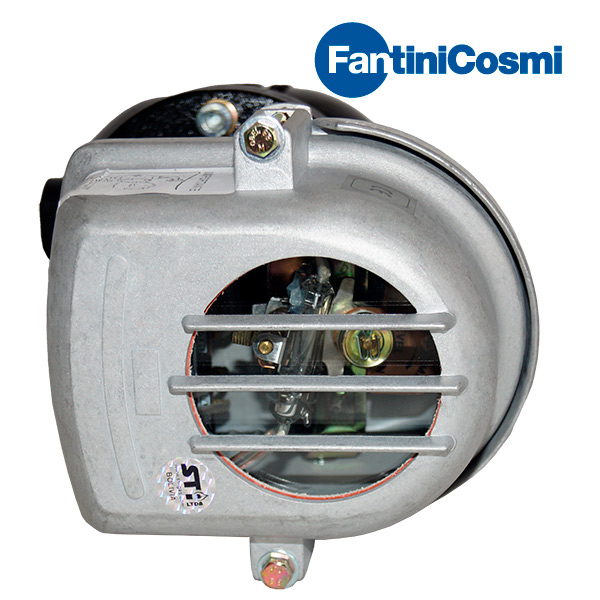

- Visor con doble vidrio para ver los bulbos de mercurio.
- Salida de conductores con tubos metálicos flexibles.
- Dispositivo de regulación del diferencial de nivel.
Instalación
Primero, monte el A42 por fuera de la caldera o del tanque, con su conexión roscada de 1″. Además, conéctelo a la zona de líquido y a la zona de vapor con tubos del mismo diámetro. Por otro lado, purgue el equipo con regularidad, ya que la suciedad del agua puede trabar el flotador y las alarmas.
Datos técnicos del controlador de nivel
| A42 | ||
|---|---|---|
| Tipo | – | Mecánico, con flotador de bola |
| Diferencial de nivel | mm | 25 a 50 (regulable) |
| Presión máxima de trabajo | bar | 16 |
| Temperatura máxima del líquido | °C | 200 |
| Conexión | plg | 1″ (H) – BSP |
| Contactos | – | 2 bulbos de mercurio |
| Poder de corte | A | 5 (2) a 250 Vac |
| Grado de protección | – | IP54 |
| Peso | kg | 9,3 |
| Referencia | – | A42A |
Servicios Técnicos e Importaciones, STI Ltda es distribuidor en Bolivia de los controladores de nivel y presostatos Fantini Cosmi.
Se usa junto con
Otros modelos
Preguntas frecuentes
¿Cómo trabaja el A42 en la caldera?
Tiene tres posiciones: con nivel alto la bomba para; con nivel bajo la bomba arranca y el quemador sigue; si el agua llega al punto peligroso, el quemador se apaga aunque la bomba siga trabajando.
¿Cómo se instala?
Por fuera de la caldera o del tanque, con su rosca de 1" BSP, conectado a la zona de agua y a la zona de vapor con tubos del mismo diámetro. Debe purgarse con regularidad, porque el lodo del agua puede trabar el flotador.
¿Qué carga eléctrica soportan los contactos?
Los bulbos de mercurio cortan 5 A (2 A con carga inductiva) a 250 Vac. Para bombas o quemadores de mayor consumo se usa un contactor intermedio.
¿Qué diferencia hay con un control de nivel electrónico?
El A42 es mecánico y no necesita sondas ni tarjeta electrónica. El controlador electrónico A03-M trabaja con electrodos dentro del agua y se monta en tablero sobre riel DIN.
Descargables
Ficha técnica controlador de nivel A42 (Inglés) A42-technical-data-EN
Manual de instrucciones controlador de nivel A42 (Inglés) A42-manual-EN
